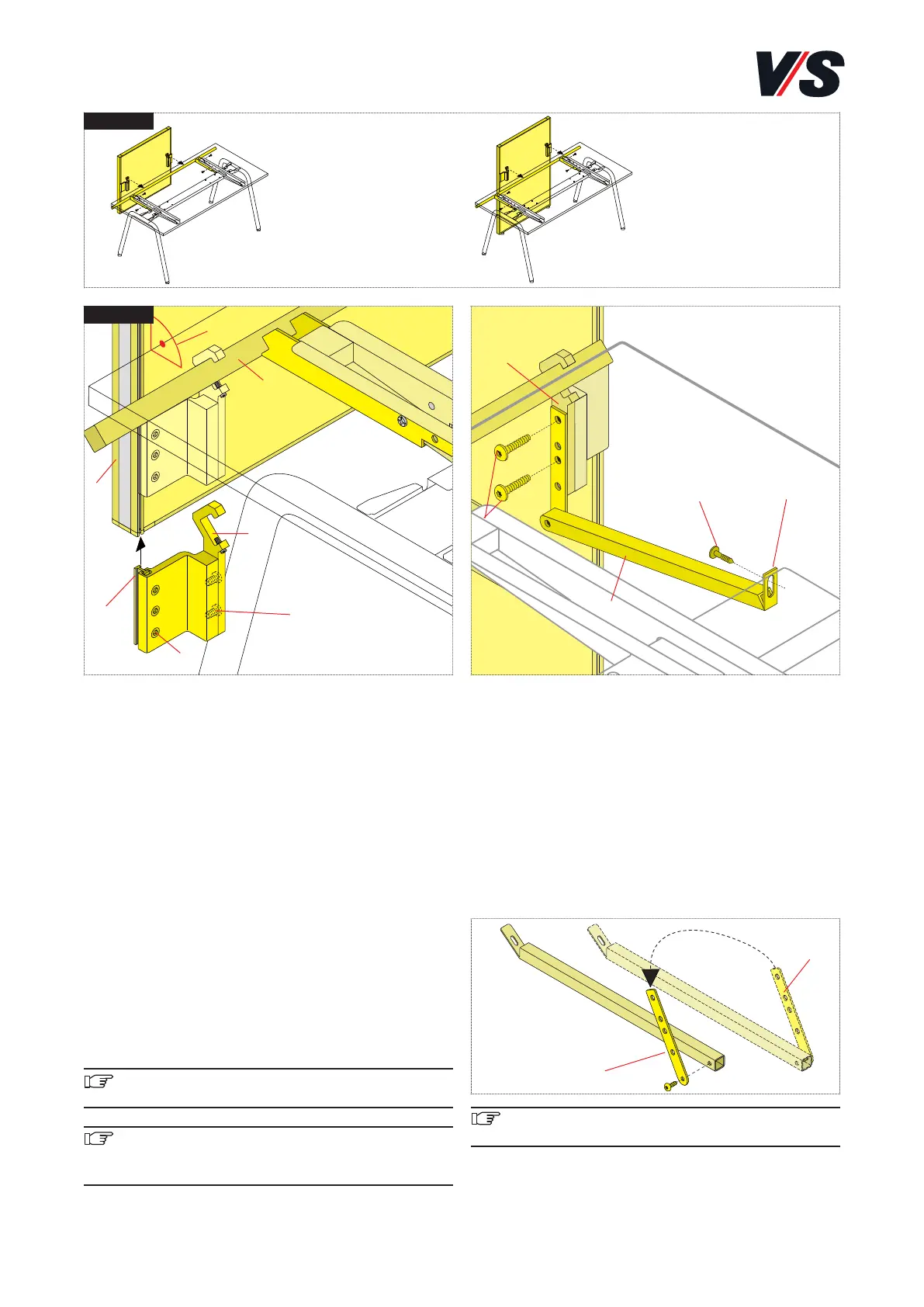

11. Système d’accrochage Serie 901.
Liaison des screens/panneaux adaption aux éléments de
la Serie 901. Screens modèles 05900-05908, panneaux
adaption modèles 05910-05923.
Introduire l’adaptateur (1) des deux côtés dans la rainure de
fonction du profilé plat (8) par le coulisseau. Positionner à la
hauteur désirée. Fixer avec les vis (2) M5 x 12 mm du cou-
lisseau de chaque côté. Accrocher le screen sur la traverse
(3). Positionner en ligne et fixer en serrant la vis sans tête
(4) (M5 x 16 mm) des deux côtés. .
Orientation : en desserrant légèrement les vis (2) dans le
coulisseau, le screen peut être positionné horizontalement
par rapport au plan de travail. En desserrant les vis (5)
(M8x16 mm), le screen peut être positionné en angle (7) par
rapport au plan de travail.
L’ajustement fin du panneau adaption se fait via les vérins
de réglage au sol. Soulever légèrement le panneau et régler
les vérins manuellement-course env. 10 mm.
Important ! Les postes de travail assis-debout de la
Serie 901 sont exclusivement permis avec de screens.
Important ! Charge maximale :
Screens 20 kg
Panneau adaption 30 kg
Support de panneau Adaption et système de comptoir.
Le support est conçu en série pour le coin droit de la table.
Connecter le support (9) avec le profil à pince (11) à l’aide
des 2 vis à tête lentiforme M8x20 mm (10). Ajuster l’atta-
che (12) au support et fixer sur la traverse à l’aide des 2 vis
taraudeuses M4x16mm (13).
Le support ne peut être fixé que directement sur la traverse.
Si nécessaire, il est possible de le monter sur le coin gauche
de la table. Pour cela, démonter la fixation (14) puis monter
à nouveau.
Important ! Veillez à l’alignement vertical du panneau
Adaption et du système de comptoir !
