VS 2000 Series - Accessoires: Tablettes Et Rail Fonctionnel

51
(1)
(2)
(1)
(3)
(2)
(1)
(1)
(3)
1 2
Montage du rail de function. Voir montage des étagères.
Important ! Charge maximale des rails de fonction :
05615 - 05618 10 kg
13. Accessoires : tablettes et rail
fonctionnel.

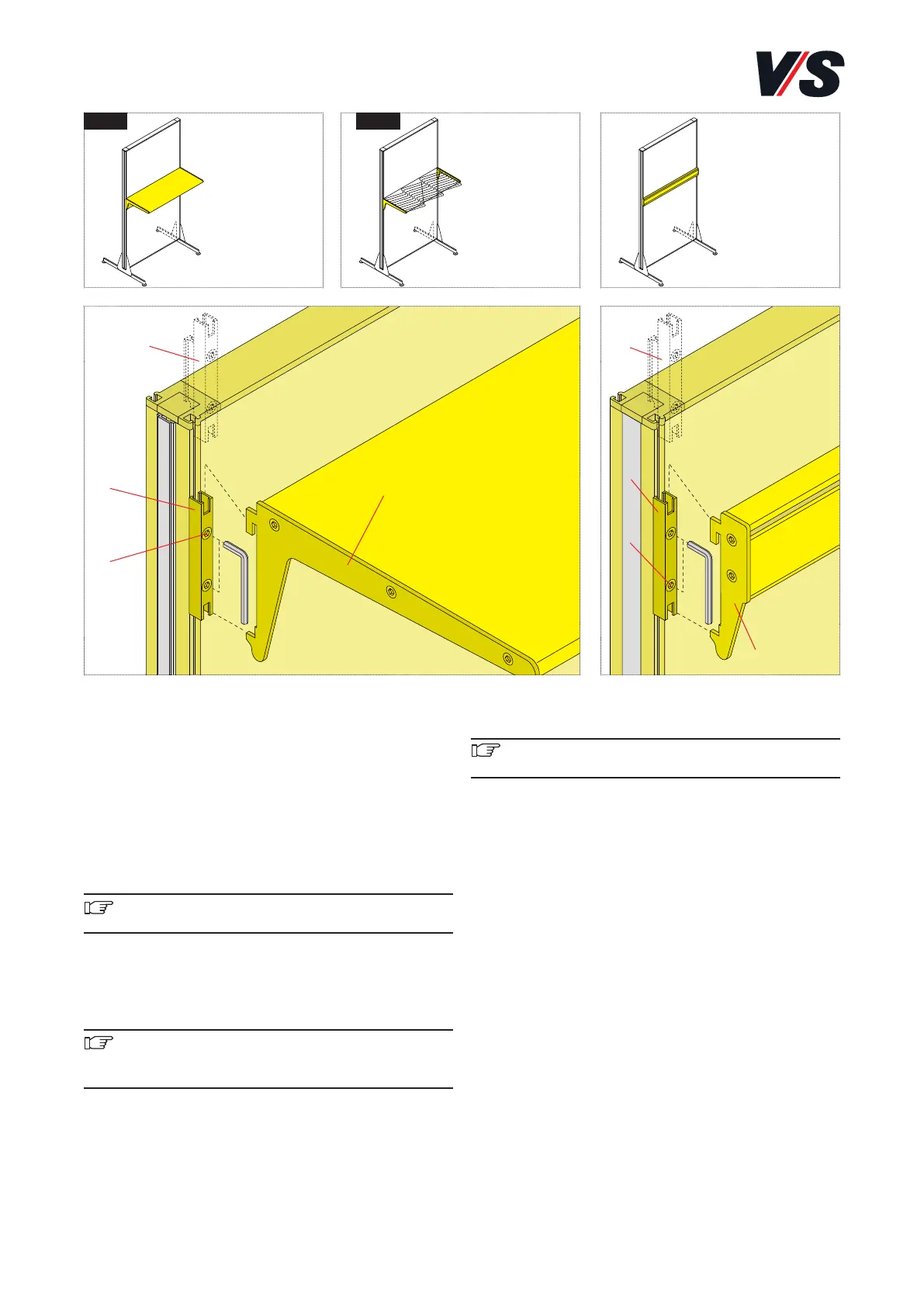

Accessoires. Montage des étagères. Modèles LIGNOpal,
panneau de particules fines 05600-05603, élément en
treillis métallique nivelé 05605-05606 uniquement pour
panneau de largeur 800 et 900.
Introduire le coulisseau (1) dans la rainure de fonction du
profilé plat. Positionner le coulisseau (1) à la hauteur désirée
(aidez-vous d’un mètre à ruban).
Important ! Veiller à ce que les coulisseaux soient à la
même hauteur des deux côtés.
Serrer les 2 vis (2) M5x12 (via TR 20). Accrocher simultanément
les deux consoles (3) de l'étagère, en inclinant la tablette
légèrement vers l'arrière, puis accrocher dans le support.
Important ! Charge maximale de l’étagère :
Fig. 1: 05600 - 05603 LIGNOpal 10 kg
Fig. 2: 05605, 05606 treillis 3 kg
