44
1
(2)
(4)
(2)
(1)
(3)
(4)

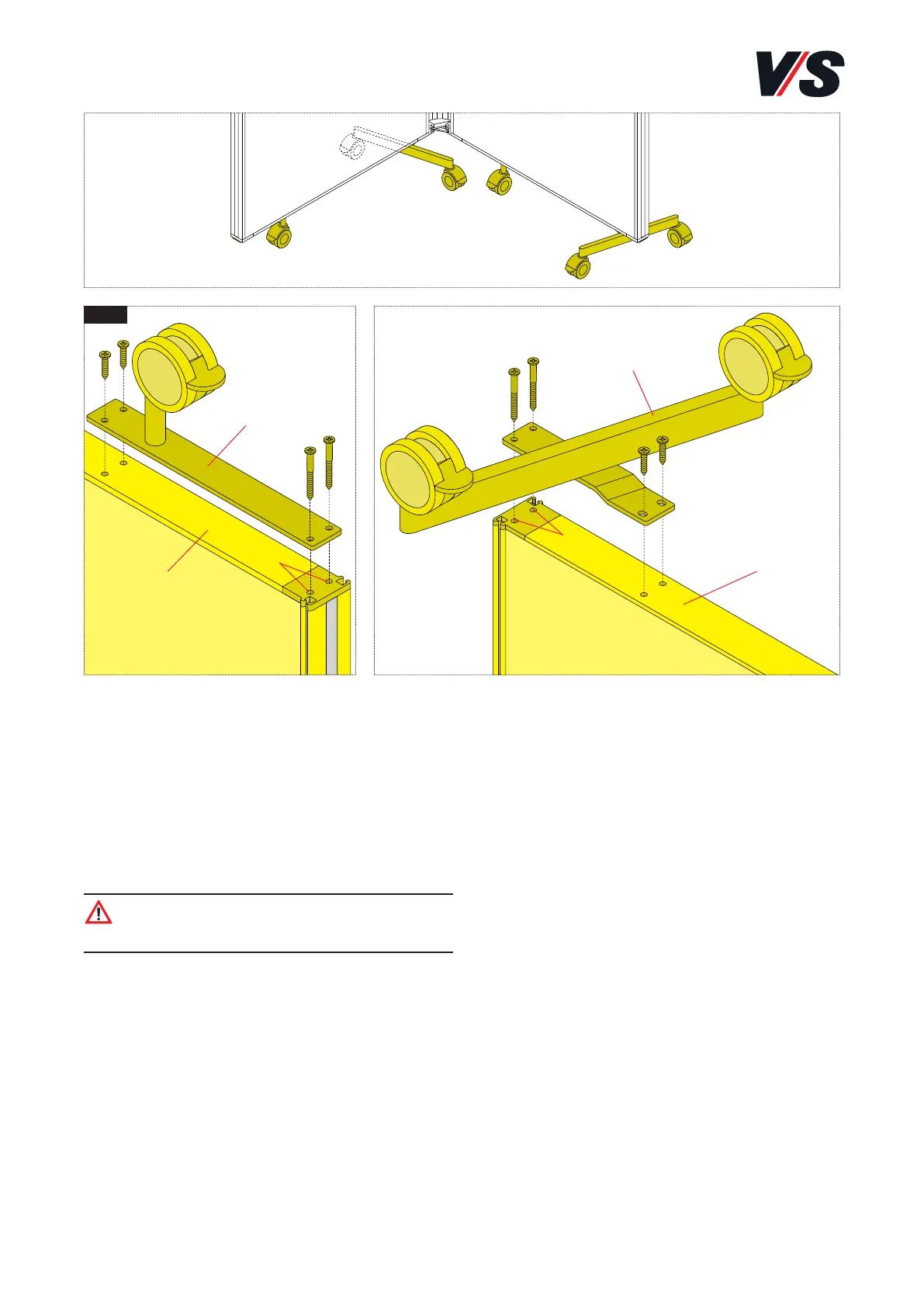

7. Paravent. Patins et roulettes.
Montage des patins et roulettes : les patins (1) et les rou-
lettes sont montés sur la surface au sol. Afin de prévenir
d’éventuels dommages, placer une couverture, ou similaire,
sur le plan de travail.
Fixation du support à roulette (n° de référence 97-951) : fixer
le support roulette (4) en serrant les 2 vis Parker 4,8 x 60 mm
dans le canal fileté (2) du rail plat.
Attention ! Attention à la position de la roulette.
Elle doit se trouver à l’intérieur (voir schéma en haut
à Fig 1).
Positionner le support roulette parallèlement au profilé de
parclose (4). Fixer le support roulette dans le profilé alu à
l'aide des 2 vis Parker 4,8 x 19 mm.
Fixation du patin (n° de référence 97-945) : fixer le patin (1)
en serrant les 2 vis 4,8 x 60 mm dans le canal filetél (2) du
rail plat. Positionner le patin parallèlement au profilé de par-
close (4). Fixer le patin dans le profilé alu à l'aide des 2 vis
Parker 4,8 x 19 mm.
