11
(7)
(2)
(7)
(2)
(1)
(3)
(4)
(5)
(6)

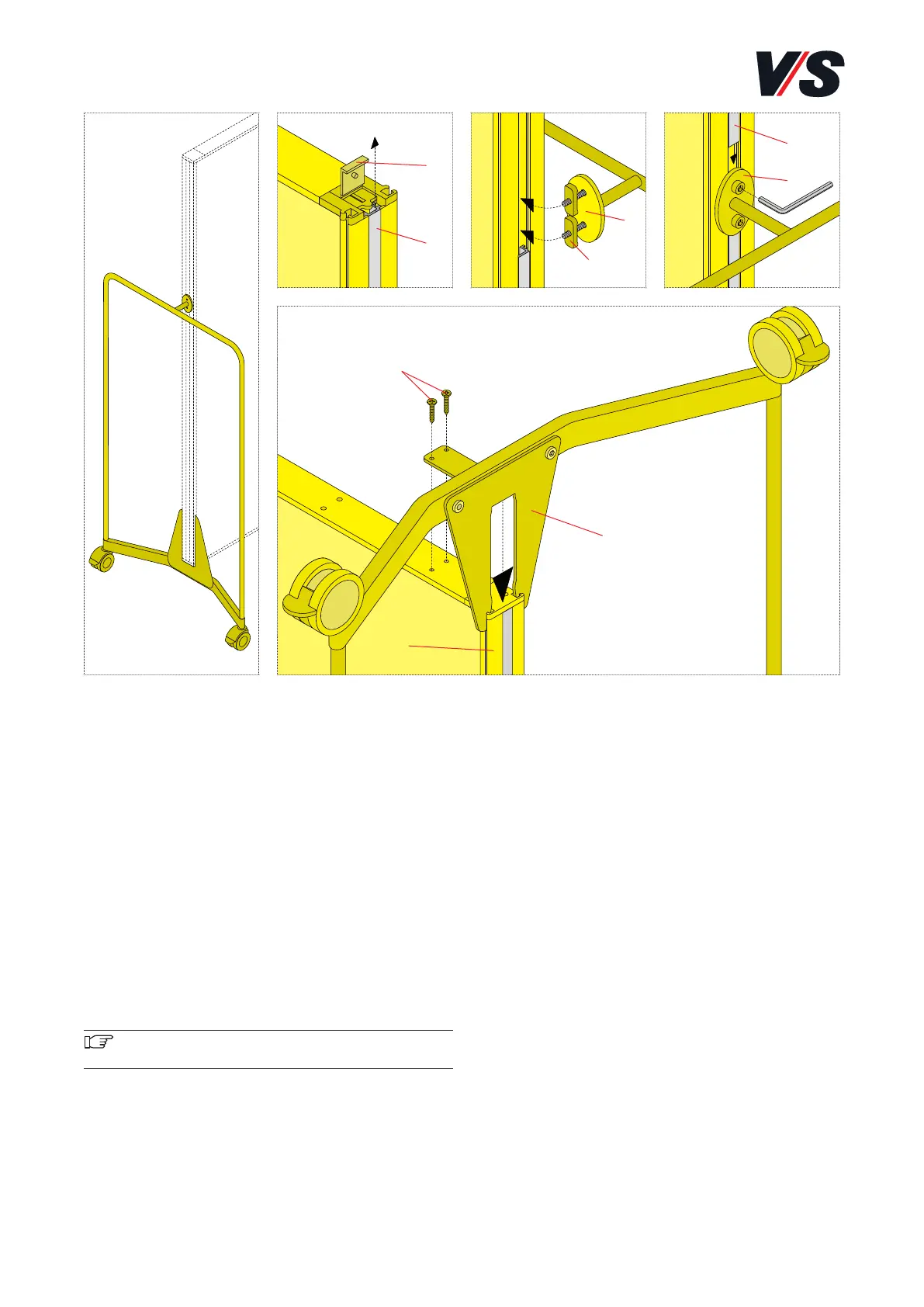

Das Knotenblech ausrichten und mit den Linsenblechschrau-
ben (5) 4,8x19 mm fixieren. Die Klemmsteine (6) am Befes-
tigungsflansch (7) oben in senkrechte Position bringen. Die
montierten Klemmsteine (6) in die Nut des Rahmenprofils
einfädeln. Durch anziehen der Schrauben M5x12 mm müssen
sich die Klemmsteine in der Nut des Rahmenprofils verdrehen.
Den Befestigungsflansch (7) beim anziehen der Torx-Schrauben
mittig ausrichten. Das Reststück des Verbindungsprofiles (2)
in die Nut des Rahmenprofils einfädeln. Den Verschlussdeckel
des Rahmenprofiles schließen.
8. Paravent. Sicherheitsschiebebügel.
Befestigung Sicherheitsschiebebügel Paravent. Den Verschluss-
deckel (1) des Rahmenprofiles öffnen. Das Verbindungsprofil
(2) mit einer Spitzzange aus der Klemmschiene ziehen, auf
954 mm kürzen und wieder einfädeln. Das Reststück vom
Verbindungsprofil wird wie folgt gekürzt:
3 OH Paravent = 105 mm
4 OH Paravent = 480 mm
5 OH Paravent = 855 mm
Das Reststück wird später benötigt.
Knotenblech (3) mit Sicherheitsschiebebügel in die Funktions-
nut des Rahmenprofils (4) einfädeln und bis zum Anschlag
schieben.
Wichtig! Schwergängig, da das Knotenblech unter
Vorspannung steht.
