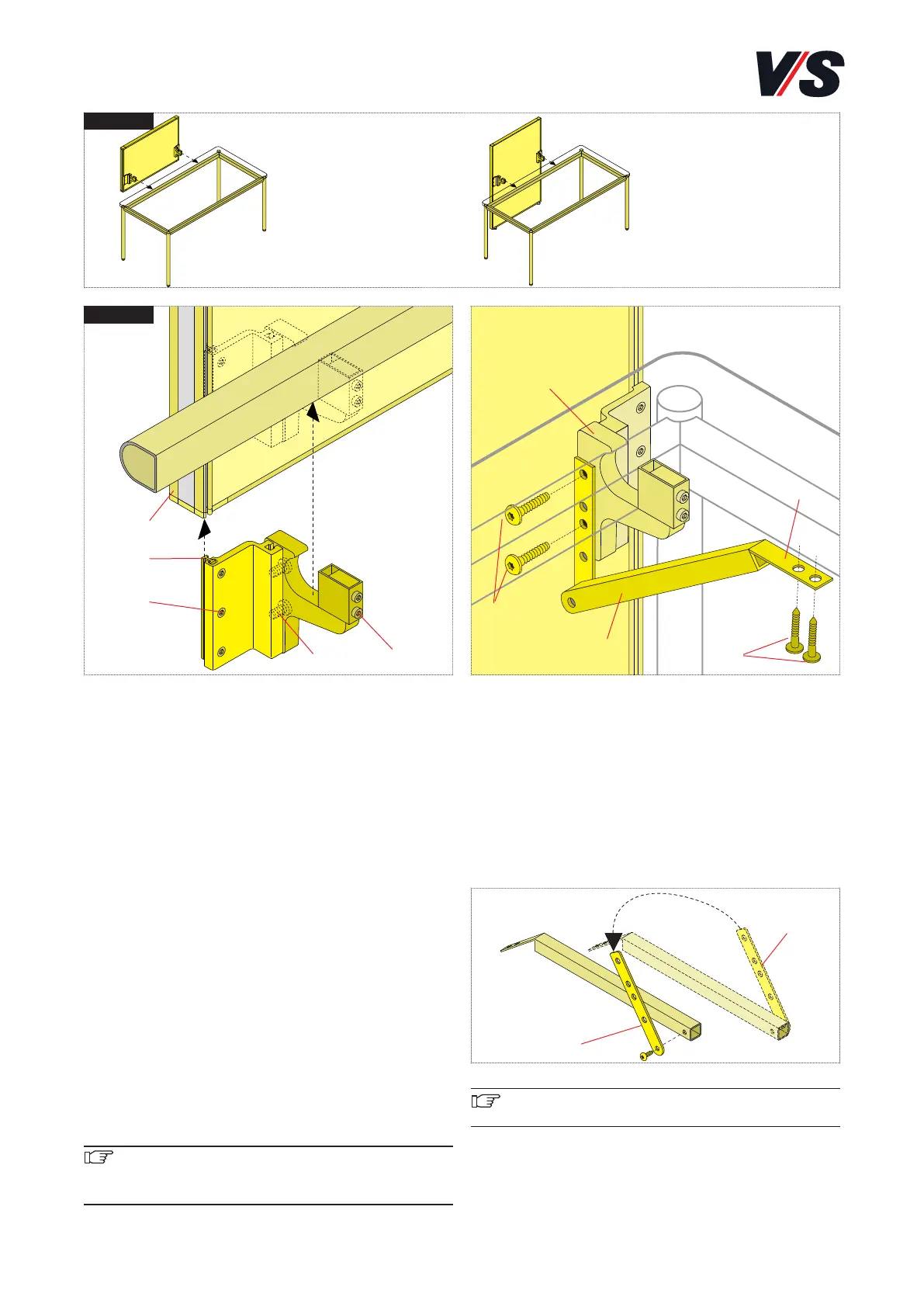

12. System-Anbindung NetWork.
Screens/Adaptionswand an NetWork anbinden.
Screen Modelle 05900-05908, Adaptionswand Modelle
05910-05923.
Die Tischanbindung mit dem Klemmstein (1) auf beiden Seiten
in die Funktionsnut des Rahmenprofils (6) einschieben. In
gewünschter Höhe positionieren. Die 3 Schrauben (2)
M5x12 mm auf beiden Seiten im Klemmstein anziehen. Die
Blende in das Querrohr (3) einhängen. Linear positionieren
und mit dem Gewindestift (4) (M5x16 mm) auf beiden Seiten
festspannen. Die kpl. Blende in die Tischzarge/ Funktions-
schiene (3) von unten nach oben einhängen. Linear positio-
nieren und mittels Gewindestift (4) (M6x45 mm) befestigen.
Ausrichtung: Durch leichtes Lösen der Schrauben (2) im
Klemmstein kann die Blende horizontal zur Tischplatte aus-
gerichtet werden. Durch Lösen der Schrauben (5) (Schraube
M8x16 mm) kann die Blende rechtwinklig zur Tischplatte
ausgerichtet werden.
Feinjustierung der Adaptionswand erfolgt durch die Stellfüße
am Boden. Durch leichtes Anheben der Adaptionswand können
die Stellgleiter mit der Hand gedreht werden. Ca. 10 mm
Höhenweg.
Wichtig! Die maximale Belastung beträgt:
Screens 20 kg
Adapationswand 30 kg
Abstützung der Adaptionswand und Thekenanlage.
Abstützung (7) mit 2 Linsenkopfschrauben M8x20 mm (8) mit
dem Klemmprofil (9) verbinden. Lasche (10) der Abstützung
anpassen und mit 2 Spanplattenschrauben M5x20 mm (11)
von unten an der Tischplatte befestigen.
Die Abstützung ist serienmäßig für die rechte Tischecke vor-
bereitet. Wenn sie an der linken Ecke eingesetzt werden soll,
muss die Befestigung (12) ummontiert werden.
Wichtig! Auf die senkrechte Ausrichtung von
Adaptionswand und Thekenanlagen achten!
