11. System-Anbindung Serie 1100.
Screens an Serie 1100 anbinden. Modelle 05903, 05908.
Nur bei den Tischmodellen 21101 und 21111 möglich.

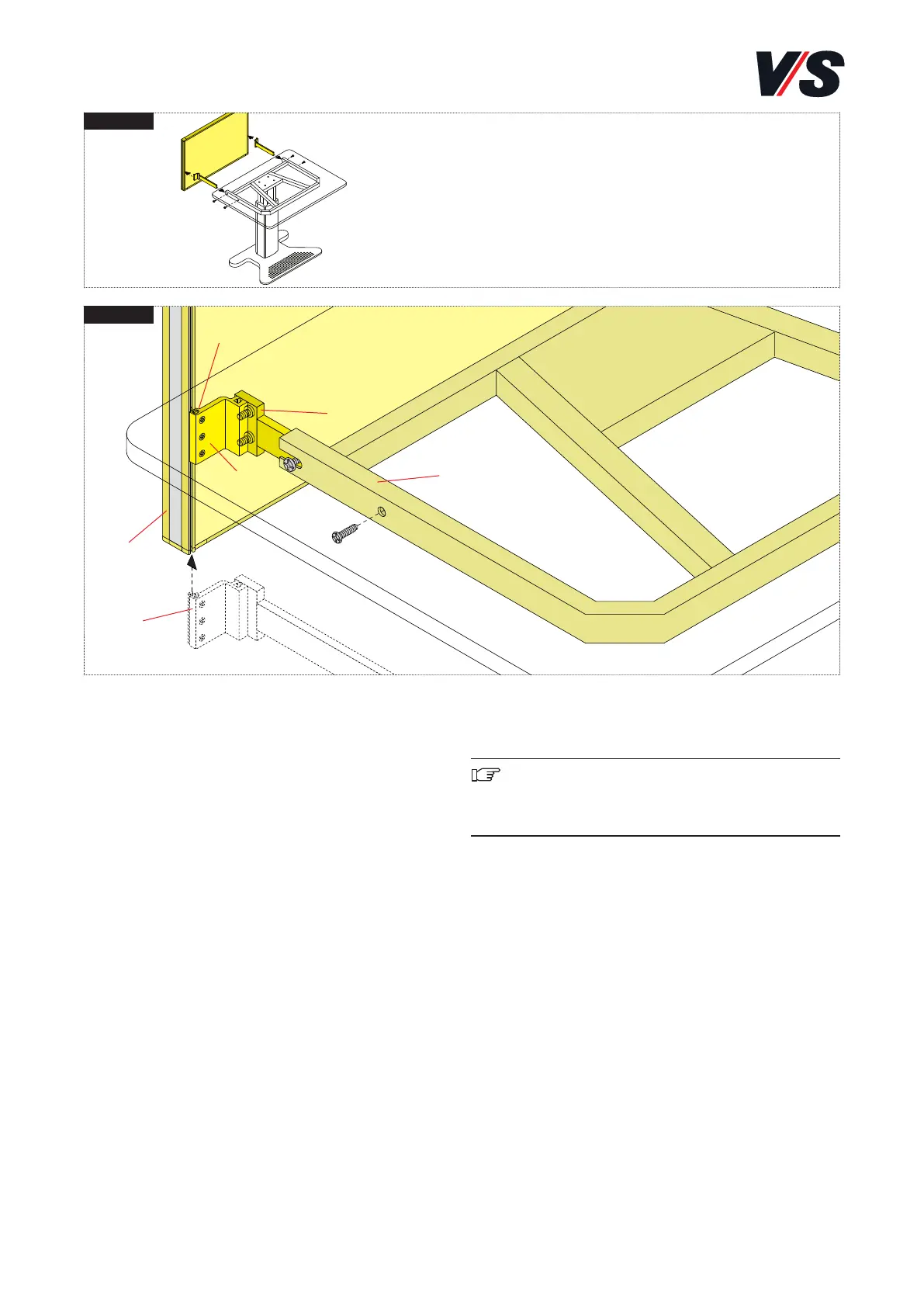

Die Tischanbindung mit dem Klemmstein (1) auf beiden Seiten
in die Funktionsnut des Rahmenprofils (8) der Stellwand
einschieben. In gewünschter Höhe positionieren. Die 3
Schrauben (2) M5x12 mm auf beiden Seiten im Klemmstein
anziehen. Die Blende seitlich am Zargenrahmen (6) fest-
schrauben (auf beiden Seiten mit Zylinderkopfschrauben
M8x20 mm).
Ausrichtung: Die horizontale und rechtwinklige Ausrichtung
erfolgt wie oben bei Serie 901 beschrieben.
Wichtig! Arbeitsplätze der Serie 1100 ausschließlich
mit Screens zulässig.
Die maximale Belastung beträgt:
Screens 20 kg
