46
(14)
(13)
(1) (2) (2) (1)
(3)
(8)
(12)
(11)
(7)
(2)
(1)
(3)
(4)
(5)
(8)
(9)
(10)
≈100 mm
max. 165°
(6)
(11) (12) (13) (14)
Remettre le clapet (3) en place sur le profilé plat. Si l'assem-
blage est correct, le paravent se plie dans toutes les directi-
ons sans collision.
Attention ! Nous recommandons une ouverture
maximale des panneaux de paravent d'env. 165° (10) !

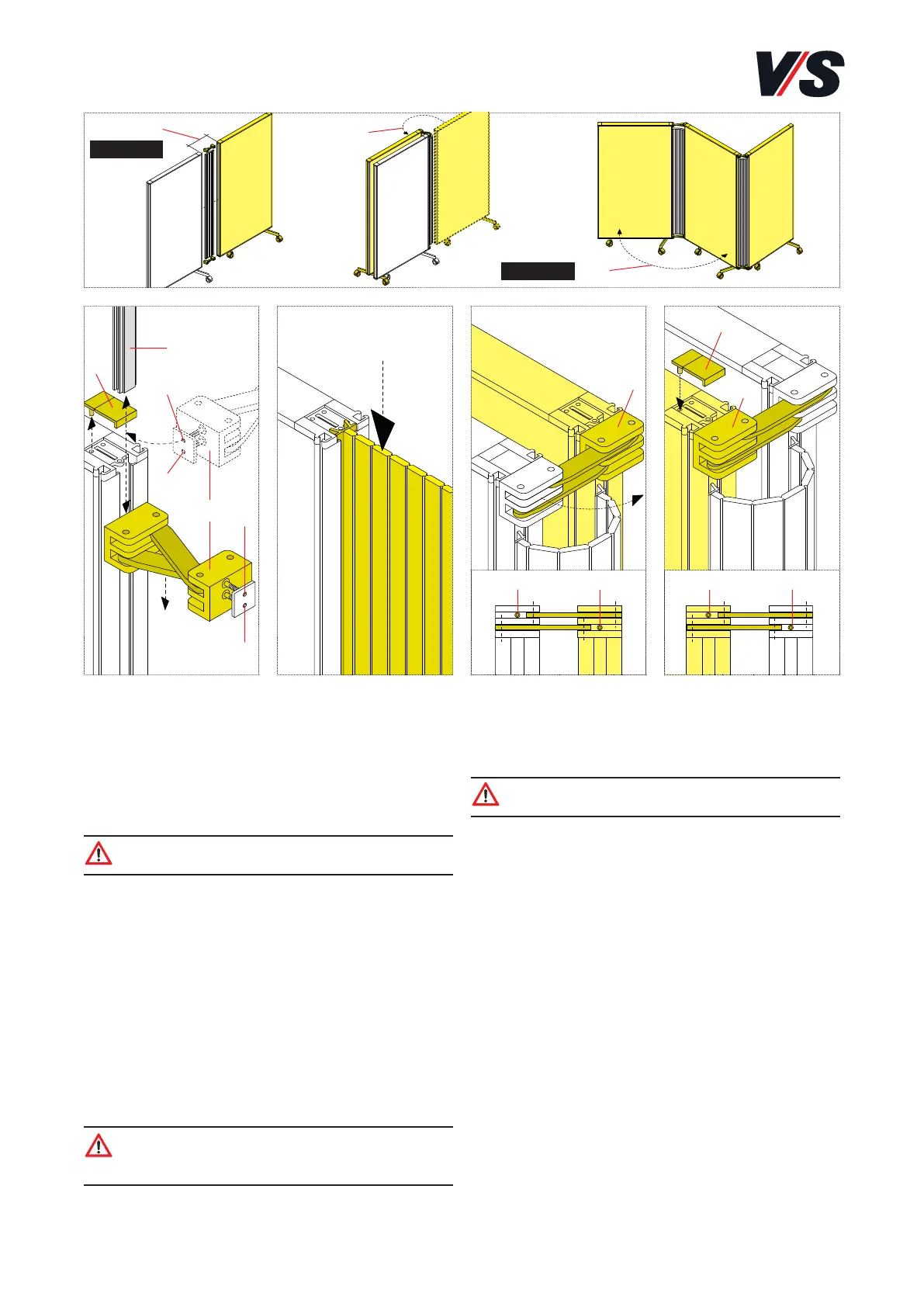

9. Paravent. Ensemble charnière.
Montage de l’ensemble charnière : démonter le clapet (3) du
profilé plat. Retirer à l’aide d’une pince pointue le profilé de
raccord (4) situé dans le profilé plat latéral du panneau.
Positionner en ligne les surfaces (1) et (2) en observant une
distance de 100 mm (5).
Attention ! Dans toutes les configurations,
les patins doivent alterner avec les roulettes.
Introduire entièrement la première charnière (6) dans les
deux rainures latérales du profilé plat et faire glisser jus-
qu’au sol. Procéder de même pour le profilé de raccord (7).
Pour introduire la charnière supérieure (8) positionner les
deux panneaux (9) parallèlement l’un derrière l’autre.
Introduire entièrement la seconde charnière (8) dans les
deux rainures latérales du profilé plat. Vérifier que tous les
éléments sont bien en place, puis serrer à fond les vis des
charnières <(11) et (12)> (M4x12 plat 3). Pour accéder aux
vis restantes <(14) et (13)>, rabattre le panneau sur 360° (9).
Attention ! Vérifier impérativement le positionnement
correct des charnières et du profilé raccord (7) dans les
rainures du profil plat.
