VS 2000 Series - Panneau Fonctionnel

20 kg
30 kg
39
1
2
3
05400-05413
05400-05413
05400-05413
05415-05428
05415-05428
05415-05428

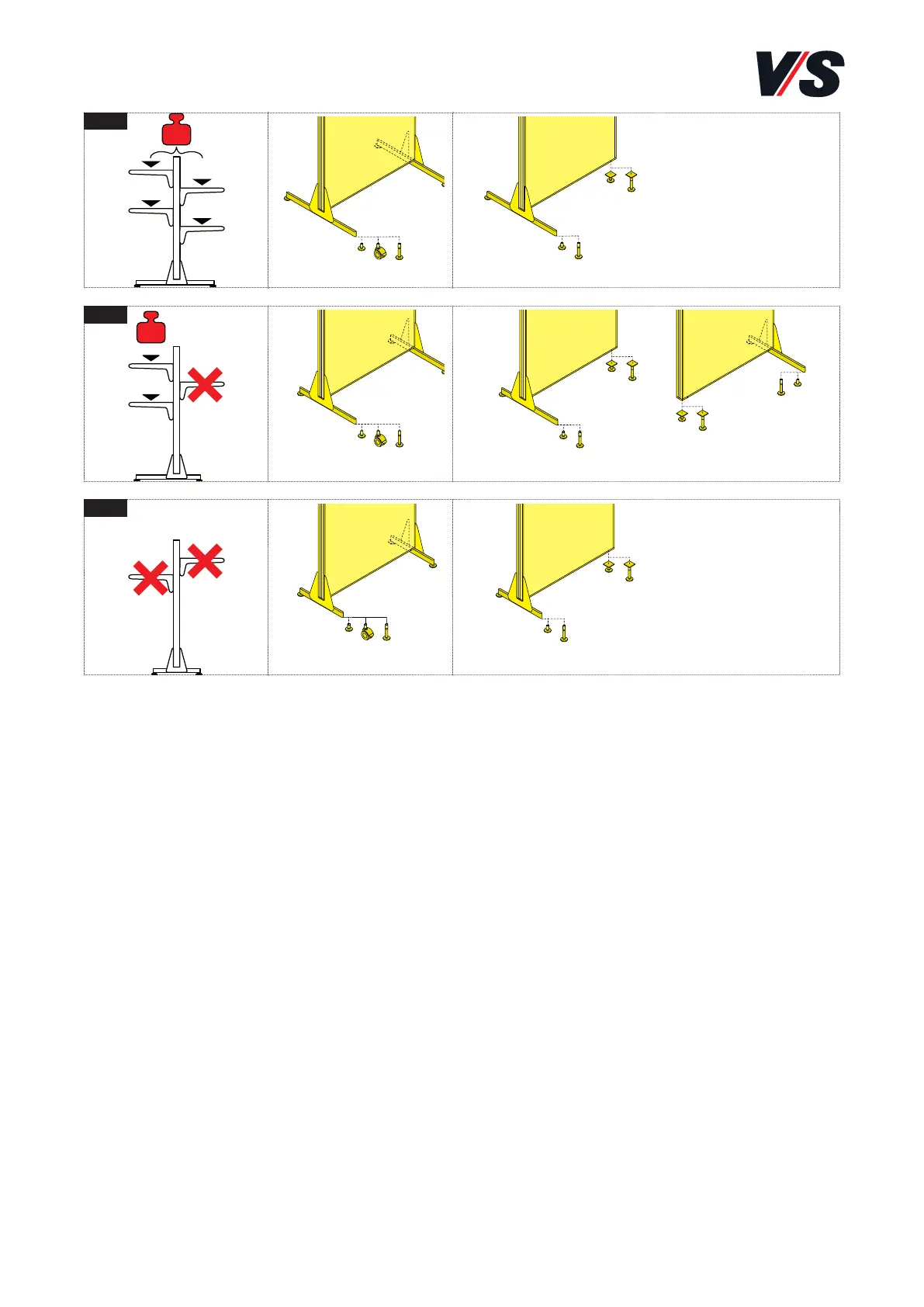

5. Panneau fonctionnel. Schéma des
charges admissibles. Partie 1.
[Fig. 1] Modèles 05400-05413, 05415-05428.
Patins allongés = la charge totale est répartie sur les deux
côtés, maximum 30 kg.
[Fig. 2] Modèles 05400-05413, 05415-05428.
Patins allongés d’un seul côté = charge totale sur les patins
allongés maximum 20 kg, sur les patins courts aucune char-
ge admissible pour le panneau fonctionnel.
[Fig. 3] Modèles 05400-05413, 05415-05428.
Patins courts = aucune charge admissible pour ce modèle de
panneau fonctionnel.
