47
(11) (12)
(11)
(12)
(13)
(13)
(10)
(14)
(7)
(2)
(1)
(3)
(4)
(4)
(6)
(6)
(5)
(8)
(7)
(1)
(3)
(1)(2)(2)(1)
Remettre le clapet (3) en place sur le profilé plat. Revisser le
couvercle (6) du profilé de liaison (4). Si l'assemblage est
correct, le panneau se plie dans toutes les directions sans
collision.
Liaison avec d’autres types d’éléments, voir paravent page 46.

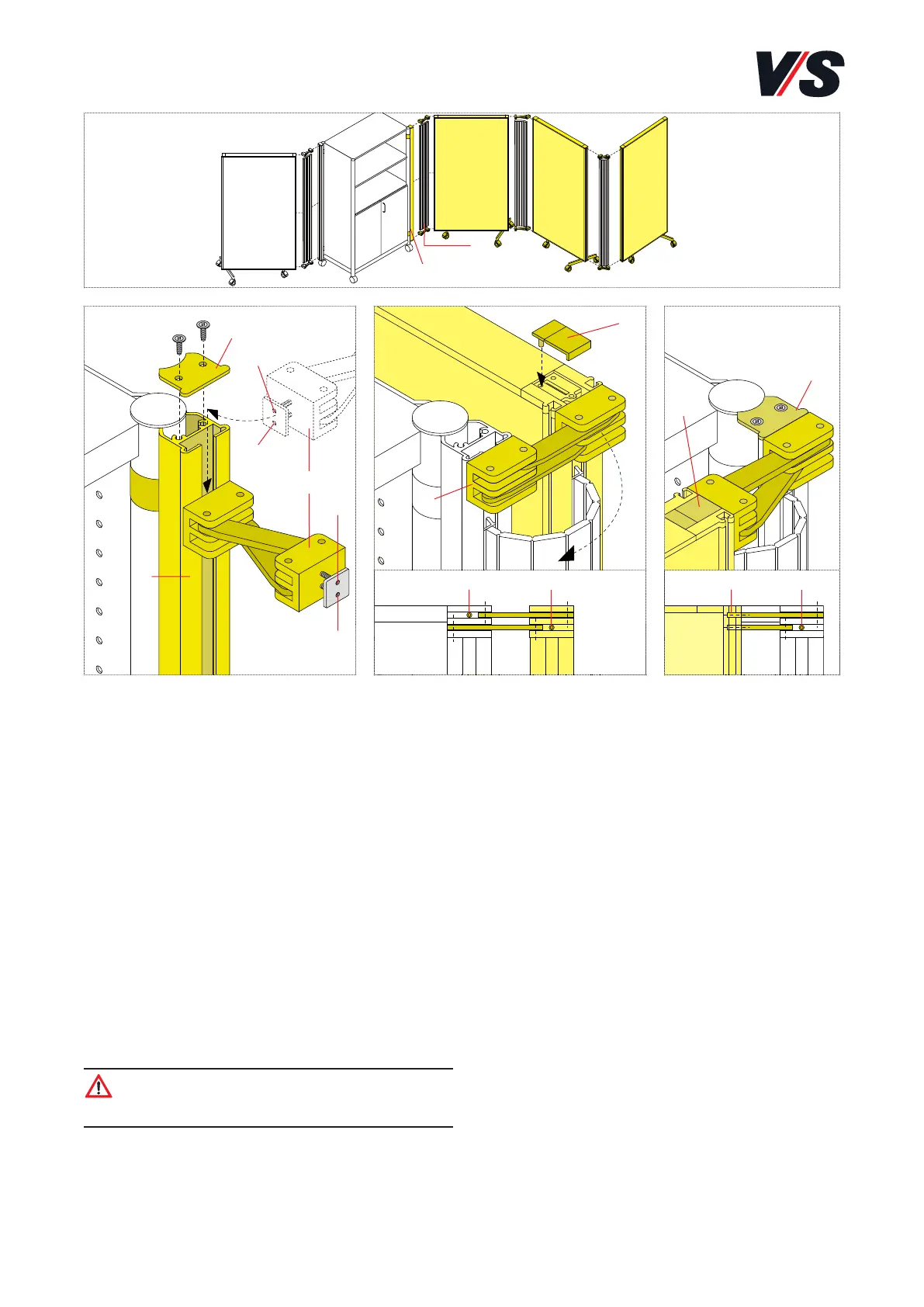

10. Système d’accrochage Serie 600.
Liaison des éléments d'extension avec la Serie 600. Mo-
dèles 05515-05528.
Démonter le clapet (3) du profilé plat. Dévisser le couvercle
supérieur (6) du profilé de liaison (4). Placer l’extension (1)
et le module de la Serie 600 (2) côte à côte en observant
une distance d'env. 100 mm. Introduire entièrement la pre-
mière charnière (5) dans les deux rainures latérales du profi-
lé plat resp. du profilé de liaison et faire glisser jusqu’au sol.
Procéder de même pour le profilé de raccord (7). Pour intro-
duire la charnière supérieure (8), positionner le panneau pa-
rallèlement à l’armoire.
Introduire entièrement la seconde charnière (8) dans les
deux rainures latérales du profilé plat. Vérifier que tous les
éléments sont bien en place, puis serrer à fond les vis des
charnières <(10) et (11)> (M4x12 plat 3). Pour accéder aux
vis restantes <(13) et (12)>, rabattre le panneau sur 270° (9).
Attention ! Vérifier impérativement le positionnement
correct des charnières et du profilé raccord (7) dans les
rainures du profil plat resp. du profilé de liaison.
