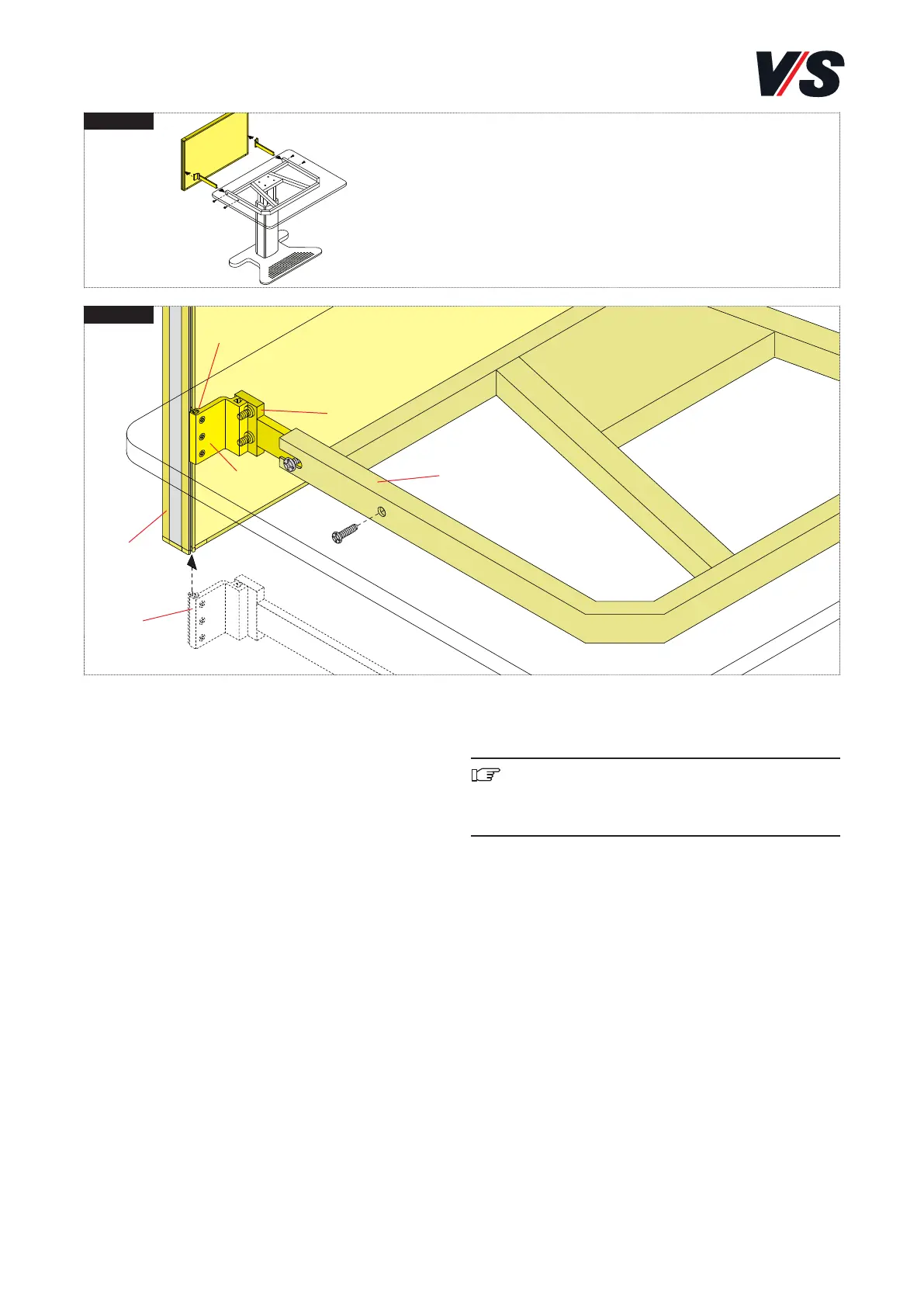

11. Système d’accrochage Serie 1100.
Liaison des screens aux éléments de la Serie 1100. Mo-
dèles 05903, 05908. Possible uniquement avec les mo-
dèles de tables 21101 et 21111.
Introduire l’adaptateur (1) des deux côtés dans la rainure de
fonction du profilé du panneau (8) par le coulisseau. Positi-
onner à la hauteur désirée. Fixer avec les 3 vis (2) M5 x 12
mm du coulisseau de chaque côté. Introduire dans le châssis
(6). Positionner et fixer (en serrant la vis à tête cylindrique
(4) M8 x 20 mm des deux côtés).
Orientation : pour un positionnement horizontal et en angle,
suivre les instructions de la Serie 901 ci-dessus.
Important ! Les postes de travail de la Serie 1100 sont
exclusivement permis avec de screens.
Charge maximale :
Screens 20 kg
