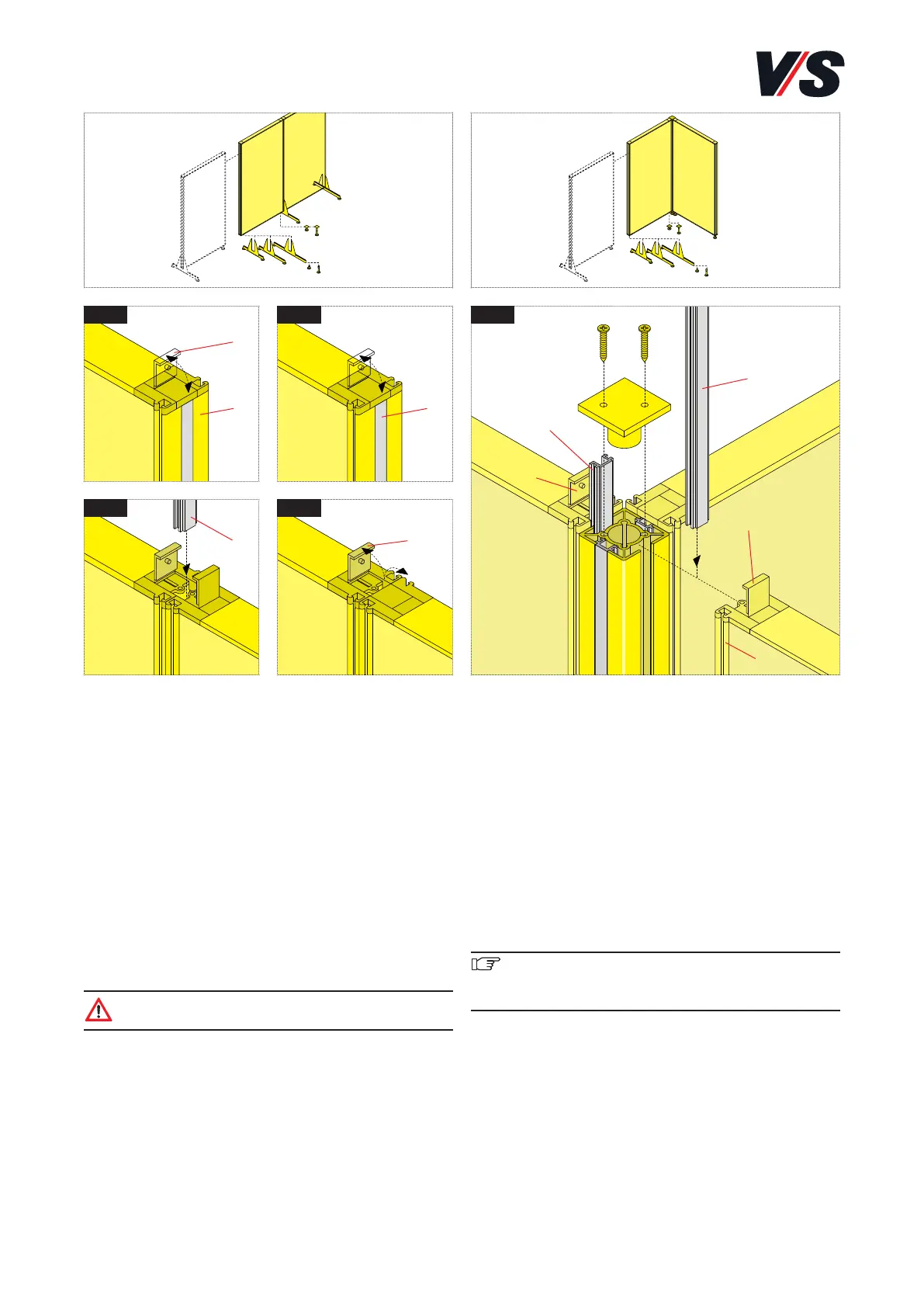

Accrochage en angle, en T et croisé des panneaux foncti-
onnels avec profilé à montant. Modèles : 05660-05662.
[Fig. 5] Retirer le couvercle (3) du profilé à montant (4) en
enlevant les deux vis. Retirer les profilés de raccord (2) situ-
és dans les profilés plats latéraux du panneau (5) (à l'aide
d'une pince pointue). Joindre face à face les panneaux et le
profilé à montant (4). Positionner le profilé à montant (4)
entre les panneaux. Réinsérer le profilé de raccord. Pour un
raccordement en T ou croisé, raccorder les panneaux confor-
mément. Refermer les clapets (1). Reposer le couvercle (3)
du profilé à montant et fixer avec les deux vis. Conserver les
deux profilés de raccord restants.
Important ! En cas d’accrochage en angle, en T ou
croisé, le montage de roulettes et de patins sur le
profilé à montant n’est pas possible.
5. Panneau fonctionnel. Accrochage en
ligne avec profilé de raccord. Accro-
chage en angle 90°, 180° et 270° avec
profilé pour montant.
Accrochage en ligne des panneaux fonctionnels avec
profilé de raccord.
[Fig. 1] ouvrir le clapet (1) sur le profilé du cadre (5).
[Fig. 2] retirer les profilés de raccord (2) dans les deux pro-
filés du cadre sur le côté du panneau (à l’aide d’une pince
pointue).
[Fig. 3] joindre les deux panneaux et raccorder avec l’un des
profilés retiré auparavant (2).
[Fig. 4] refermer le clapet (1) sur le profilé du cadre. Con-
server l’autre profilé de raccord (2).
Attention ! Dans le cas d'un accrochage en ligne,
le montage de roulettes n'est pas possible.
