Winkel-, T-Form- und Kreuz-Verkettung der Funktions-
wände mit Ständerprofil. Modelle 05660-05662.

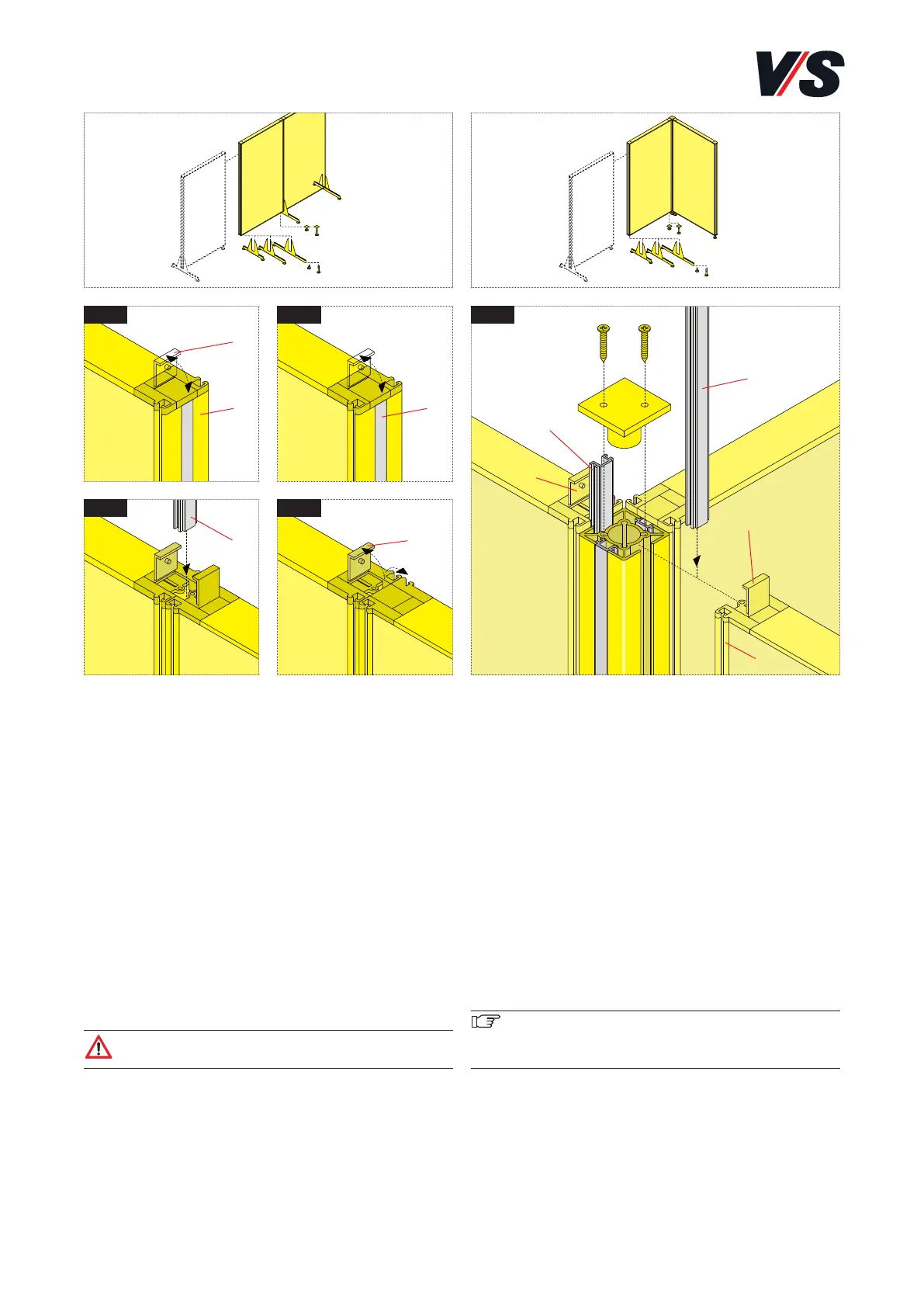

[Bild 5] Die Abdeckkappe (3) des Ständerprofils (4) durch
lösen der 2 Schrauben entfernen. Die Verbindungsprofile (2)
aus den Rahmenprofilen (5) der Stellwände und des Stän-
derprofils durch Herausschieben entfernen (hierzu die Ver-
bindungsprofil mit einer Spitzzange aus den Klemmschienen
ziehen). Die Stellwände und das Ständerprofil (4) stirnseitig
zusammenfügen. Das Ständerprofil (4) zwischen den Stell-
wänden positionieren. Das Verbindungsprofil wieder ein-
schieben. Die Stellwände bei der T-Form- und Kreuz-Verket-
tung entsprechend anbinden. Die Verschlussdeckel (1) der
Rahmenprofile wieder schließen. Die Abdeckkappe (3) des
Ständerprofils mit 2 Schrauben wieder befestigen. Mindes-
tens 2 Verbindungsprofile bleiben zur Aufbewahrung übrig.
Wichtig! Bei Winkel-, T-Form- und Kreuzverkettungen
sind keine Rollen und am Ständerprofil keine Ausleger
möglich.
5. Funktionswand. Lineare Verkettung
mit Verbindungsprofil. 90°, 180° und
270° Verkettungen mit Ständerprofil.
Lineare Verkettung der Funktionswände mit Verbin-
dungsprofil.
[Bild 1] Die Verschlussdeckel (1) der Rahmenprofile (5)
öffnen.
[Bild 2] Die Verbindungsprofile (2) der beiden Rahmenprofi-
le an den Seiten der Stellwand herausschieben (hierzu die
Verbindungsprofile mit einer Spitzzange aus der Klemm-
schiene ziehen).
[Bild 3] Die Stellwände mit einem der beiden entfernten
Verbindungsprofile (2) zusammenfügen.
[Bild 4] Den Verschlussdeckel (1) des Klemmprofiles wieder
schließen. Ein Verbindungsprofil (2) bleibt zur Aufbewahrung
übrig.
Achtung! Bei linearen Verkettungen sind keine Rollen
möglich.
