48 | CFW501
Informaciones Generales
Español
El convertidor de frecuencia CFW501 también posee funciones de CLP (Controlador
Lógico Programable) a través del recurso SoftPLC (integrado). Para más detalles referentes
a la programación de esas funciones, consulte el manual del usuario SoftPLC del CFW501.

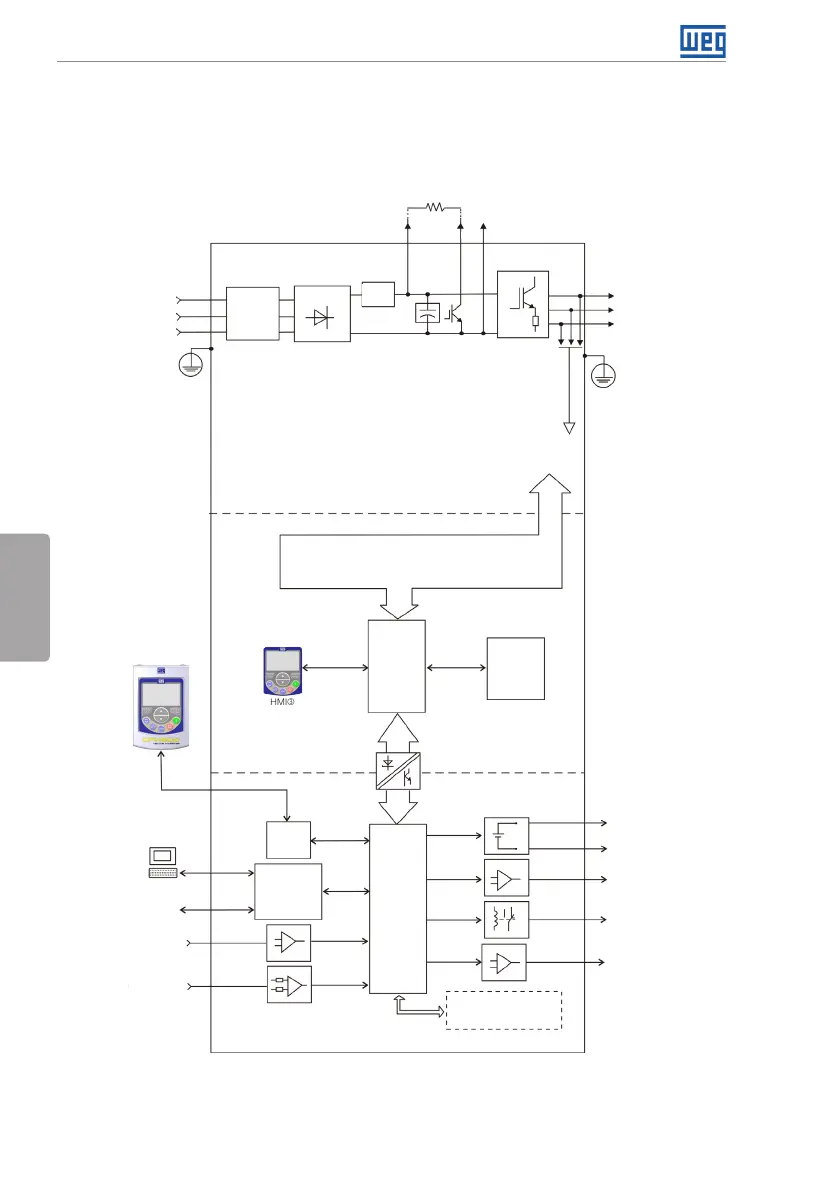

Los principales componentes del CFW501 pueden ser visualizados en el diagrama
de bloques de la figura 2.1 para los Tamanõs A, B y C, y figura 2.2 para el Tamaño D.
Entrada
Analógica
(AI1 y AI2)
(*)
Entradas
Digitales
(DIi a DI4)
(*)
Fuentes para electrónica y interfaces entre
potencia y control
RS-485
PC
POTENCIA
Rectificador
trifásico
Filtro RFI
interno
Motor
U/Ti
V/T2
W/T3
DC+
DC-
BR
Convertidor con
transistores IGBT
y realimentación de
corriente
Red de
alimentación
R/Li/L
S/L2/N
T/L3



= Conexión enlace CC
(**)
= Conexión para resistor de frenado
(**)


Precarga
Software WLP
SUPERDRIVE
(*)
MODBUS
Banco capacitores Iink CC
IGBT de frenado (disponibIe en los
Inversores CFW501...DB...)
HMI
CPU
32 bits
"RISC"
EEPROM
(memoria)
Cartáo
Plug-in del
Usuario
Interface
RS485
Salida
Analógica
(AOi)
(*)
Fuente 24 V
Fuente i0 V
Salida Digital
DOi (RLi) y
DO3 (RL2)
Salida Digital
DO2 (TR)
(*)
HMI (remota)
Realimentación
de tensión
(**)
PE
PE
Tarjeta de Memoria
(MCard)
Accesorio
CONTROL
CONTROL
PLUG-IN RS485

= Interfaz hombre-máquina
(*) El número de entradas/salidas analógicas/digitales, así como otros recursos, puede sufrir variaciones de acuerdo con el
módulo plug-in utilizado. Para más informaciones, consulte la guía suministrada con el accesorio o en el CD-ROM.
(**) No disponible en la mecánica A.
Figura 2.1: Diagrama de bloques del CFW501 para los Tamaños A, B y C
