de Aufstellung
16 WILO SE 2018-12
L1 L2
3~380-400 V
50/60 Hz
L
1~230 V
50/60 Hz
L3
N
com
230
380
400
1
2
3

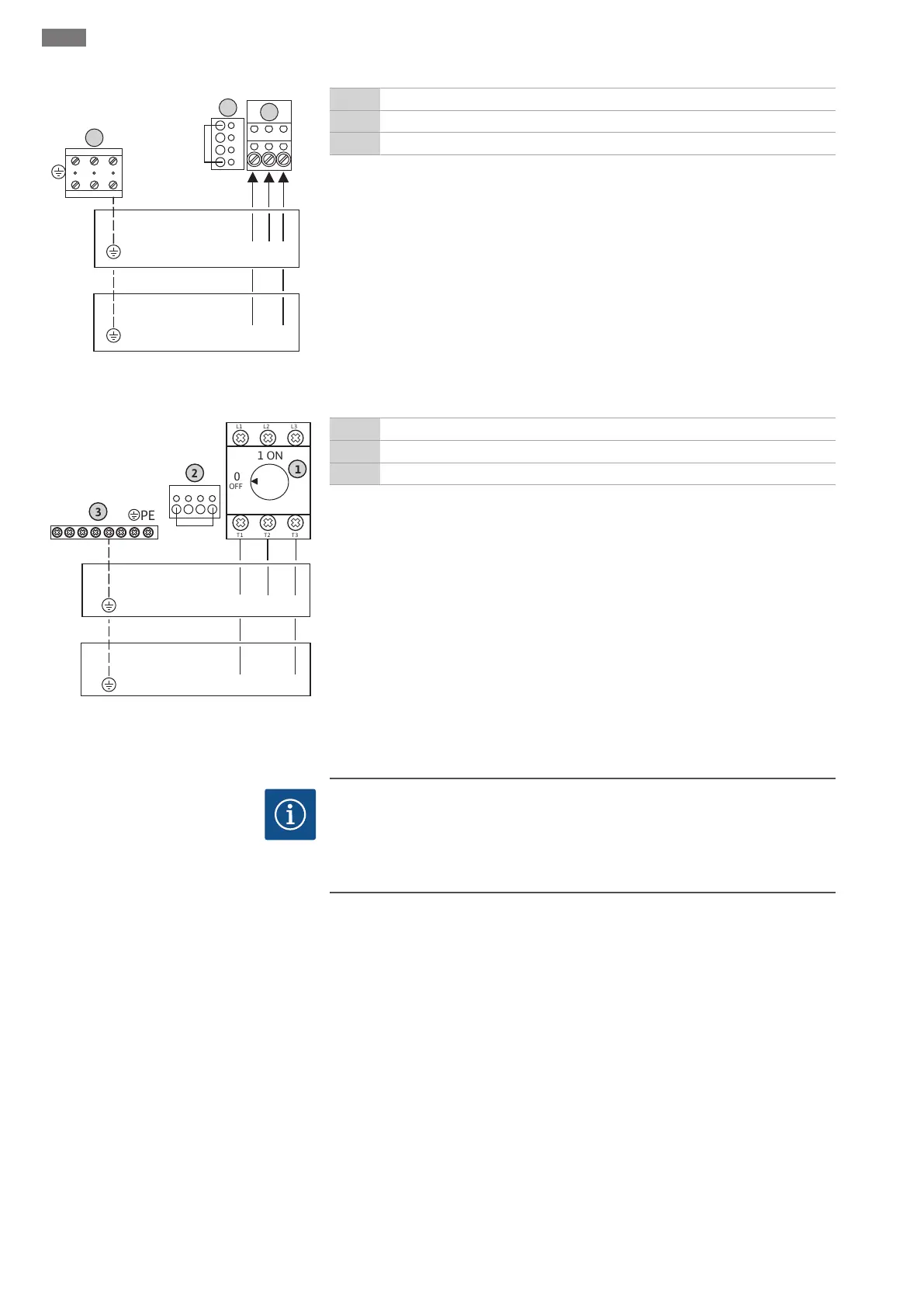

Fig.4: Netzanschluss Wilo-Control EC-L 1.../
EC-L 2...
1 Klemmleiste: Netzanschluss
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
▪Netzanschluss 1~230V:
– Kabel: 3-adrig
– Ader: L, N, PE
– Einstellung Netzspannung: Brücke 230/COM
▪Netzanschluss 3~380V:
– Kabel: 4-adrig
– Ader: L1, L2, L3, PE
– Einstellung Netzspannung: Brücke 380/COM
▪Netzanschluss 3~400V:
– Kabel: 4-adrig
– Ader: L1, L2, L3, PE
– Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung)
L1 L2
3~380-400 V
50/60 Hz
L
1~230 V
50/60 Hz
L3
N
com
230
380
400
Fig.5: Netzanschluss Wilo-Control EC-L 3...
1 Hauptschalter
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
6.5.3 Netzanschluss Pumpe
HINWEIS
Drehfeld Netz- und Pumpenanschluss
Das Drehfeld vom Netzanschluss wird direkt zum Pumpenanschluss durchgeleitet.
Benötigtes Drehfeld der anzuschließenden Pumpen (rechts- oder linksdrehend) prü-
fen! Betriebsanleitung der Pumpen beachten.
