Attention! Les perçages doivent être ébavurés des deux côtés.
Le ressort doit également être soumis à une légère
précontrainte (env. 10 mm) lorsque la porte est fermée.
504474439
3
FR
blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques
Elément du dormant 1 (Figure 3.2-1):
• Trou débouchant Ø 8 mm pour câble dans le dormant
• Passer le câble à travers le dormant (incl. la réserve de câble dans le
dormant)
• Fixer l’élément du dormant 1
avec la vis Ø 3 x 20 mm
Elément du dormant 2
(Figure 3.2-2):
• Trou débouchant Ø 13 mm pour câble/connecteur dans le dormant
• Passer le câble avec la connecteur pour transformateur pour dormant à
travers le dormant (incl. la réserve de câble dans le dormant), et insérez
T-ABDECKUNG KÜ-T1 RT R8 einsetzen
• Fixer l’élément du dormant 2
avec la vis Ø 3 x 20 mm
Elément du vantail
en cas d’utilisation avec tôle de couverture
(Figure 3.2-1):
• Fraiser un trou oblong, 95 mm max, env. 50 mm de profondeur
Elément du vantail
en cas d’utilisation sans tôle de couverture (Figure 3.2-3):
• Perçer des trous 2 x Ø 13 mm ou un trou oblong traversant la rainure de
ferrage (env. 245 mm verticalement au-dessous le trou Ø 8 mm de l’élément
du dormant, en fonction du profil/point de rotation du pivot) et le trou pour
la vis
(Ø 2,5 mm)

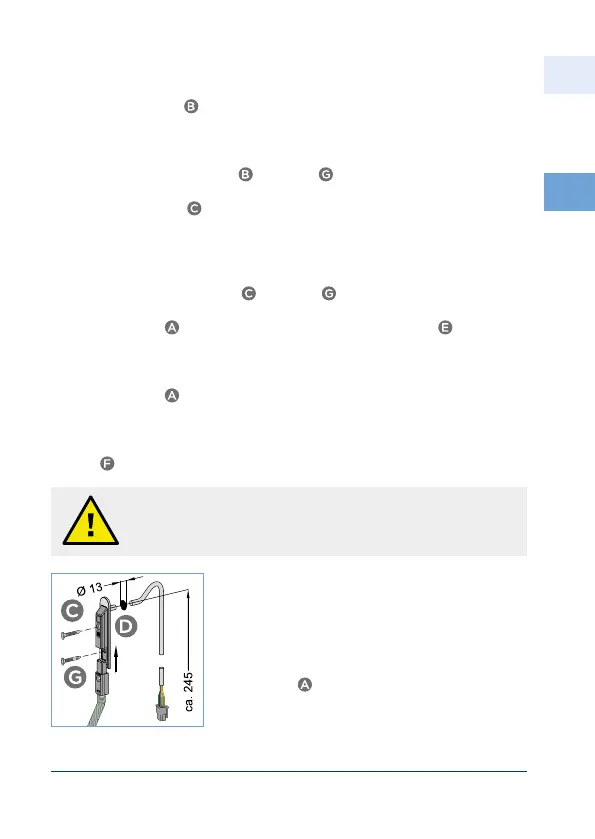

Figure 3.2-2: Détail elément du dormant 2
• Appliquer les alésages de passage (Ø 13 mm)
sur l’ouvrant (par ex. dans la feuillure du
verre)
• Passer le câble avec la connecteur pour le
boîtier moteur à travers le vantail de la porte
• Mettre le bout du ressort de l’élément du
vantail
dans le perçage/du vantail/
de la tôle decouverture.
