Attention! En décrochant le vantail (par exemple pendant
le montage du dormant dans l’embrasure du mur) il faut
entièrement dévisser la 2ème vis de fixation
!
De plus, il faut isoler les fils inutilisés du câble!
Attention! Dû à l’extension du ressort,
il faut absolument prévoir une réserve
de câble (env. 3 – 5 cm) derrière
l’élément du vantail
du passe-câble!
504474440
3
FR
blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques

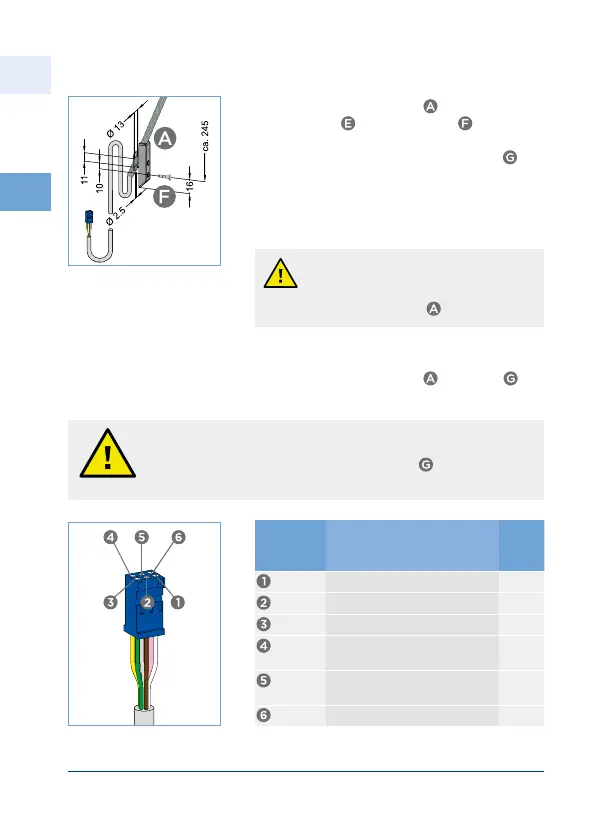

Figure 3.2-3: Détail
T-KÜ-T1 FT sans tôle de
couverture
• Établir la connexion enfichable après avoir
accroché le vantail
• Fixer l’élément du vantail
avec la vis
Ø 3 x 20 mm (Figure 3.2-1)
• Fixer l’élément du vantail sur la tôle de
couverture
en utilisant la vis M3 x 12 mm
ou, en option, le faire attacher dans la rainure
de ferrage en utilisant la vis de fixation
Ø 3 x 20 mm
• Passer le câble dans la feuillure du verre, par
exemple; ensuite le reste du câble peut être
casé dans la cavité derrière le boîtier moteur
Figure 3.2-4: Affectation de câble lorsqu‘il est utilisé avec blueMatic EAV
Fil
Affectation de câble
lorsqu‘il est utilisé avec
blueMatic EAV
néces-
saire
blanc V DC oui
marron V (masse) oui
vert Signal d‘autorisation oui
jaune En option pour ouvre-por-
te de la porte tournante
oui
gris En option pour ouvre-por-
te de la porte tournante
oui
rose non affectée non
