blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques
• Raccorder les bornes 2 - 5 du récepteur radio comme décrit dans le suivant
tableau.
N° Désignation
Touche P
Diode verte
Diode rouge
Buzzer
Relais
Jumper V V

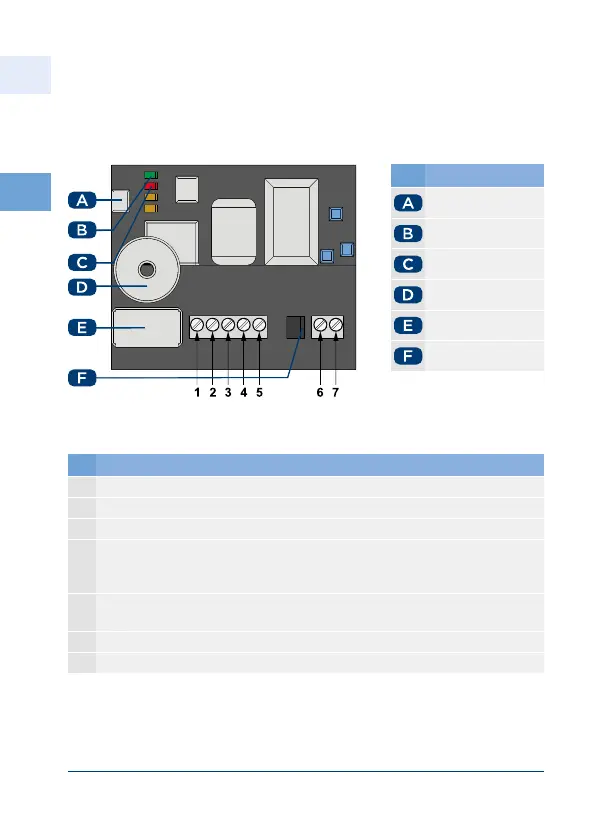

Figure 3.5.1-1: Schéma d’occupation des bornes du récepteur radio
N° Bornes du récepteur radio
1 ‘Ouvre-porte (NC)’ n’est pas nécessaire
2 ‘Contact (C)’ raccorder au conducteur vert du passe-câble
3 ‘Ferme-porte (NO)’ raccorder à la borne du récepteur ( V DC)
4 ‘ V DC etou V DC’ tension d‘alimentation par ex du transfor-
mateur Winkhaus (raccorder au conducteur blanc du passe-câble la
borne du récepteur)
5 ‘ V DC’ tension d‘alimentation par ex du transformateur Winkhaus
(raccorder au conducteur marron du passe-câble)
6 ‘Antenne supplémentaireANT’ (n’est pas nécessaire)
7 ‘Antenne supplémentaireGND’ (n’est pas nécessaire)
