blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques

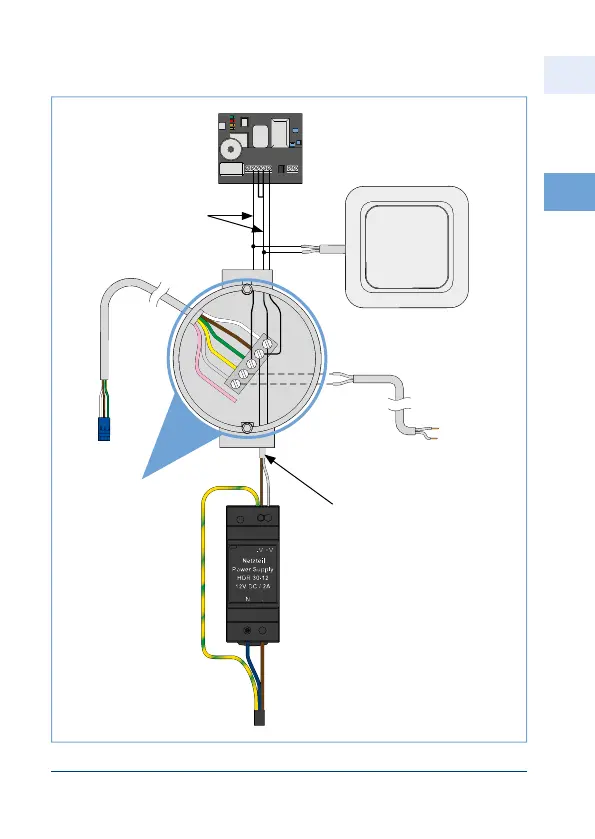

Figure 3.5.1-2: Installation du récepteur radio
230 V AC
N L
- +
PE
** aucun cable spécial
nécessaire
Récepteur radio
Recommandation:
Boîtier pour
montage encastré
ou de connexion
pour la connexion
des câbles
Bouton-
poussoir
‘Ouvrir’*
Signal
d‘autorisation pour
ouvre-porte de la
porte tournante
(optionnel),
Longueur et section
transversale:
prédeterminées
par le fabricant de
l’ouvre-porte de la
porte tournante
Du/au coffre de
moteur et/ou
la passe-câble
**Câble de 2 x 0,8 mm,
max. 40 m de longueur
p. ex.
bloc de
jonction
(incombe
au client)
**Câble de 2 x 0,8 mm,
max. 100 m de longueur
(jusqu’au dernier bouton-
poussoir/jusqu’au dernier
système de contrôle d’accès)
