¡Atención! Los taladrados de los orificios deben quedar libres
de rebabas, y el resorte tiene que estar sometido a una ligera
tensión inicial aunque la puerta esté cerrada (aprox. 10 mm).
504474439
3
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones
Parte del marco 1 (Figura 3.2-1):
• Practicar un orificio de 8 mm de diámetro a través del marco
• Hacer pasar el cable a través del marco de la puerta (incluso reserva del
cable en el marco!)
• Parte del marco 1
fijar con tornillo Ø 3 x 20 mm
Parte del marco 2
(Figura 3.2-2):
• Practicar un orificio de 13 mm de diámetro a través del marco para el
cable/clavija de enchufe
• Hacer pasar el cable con enchufe de la fuente de alimentación de marco a
través del marco de la puerta (incluso reserva del cable en el marco!) y el uso
de pletina T-Pletina de cubrimiento KÜ-T1 RT R8
• Parte del marco 2
fijar con tornillo Ø 3 x 20 mm
Parte de la hoja
con uso de una pletina de cubrimiento (Figura 3.2-1):
• Fresar ranura de máx. 95 mm, ca. 50 mm de profundidad

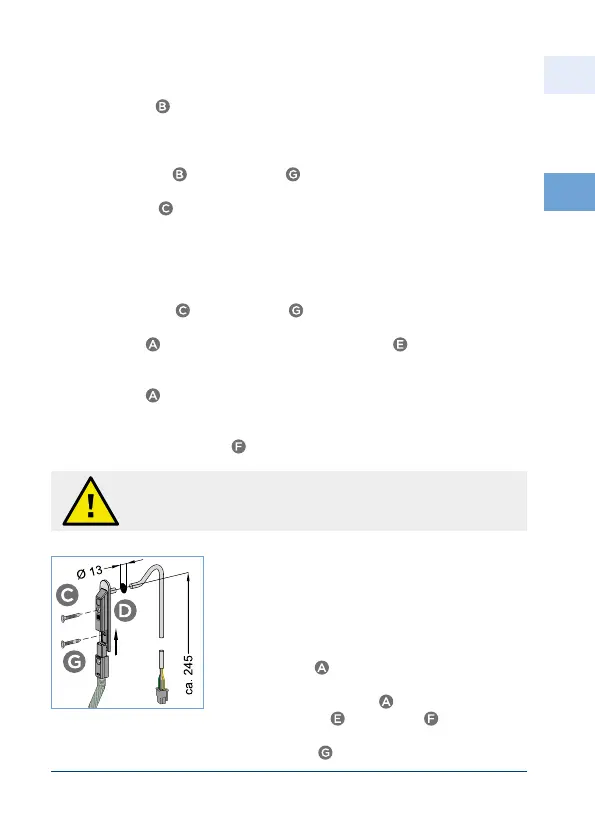

Parte de la hoja sin pletina de cubrimiento (Figura 3.2-3):
• Perforación 2 x Ø 13 mm o ranura en el canal de herraje (ca. 245 mm vertical
inferior de Ø 8 mm agujero en el marco, dependiente del perfil/eje de giro de
la bisagra) y para el tornillo
pretaladrar (Ø 2,5 mm)
Figura 3.2-2: Detalle
parte del marco 2
• Perforación para el cable (Ø 13 mm) aplicar
en la hoja (por ejemplo en la zona de
acristalado).
• Pasar cable con clavija para la caja del motor
por la hoja de la puerta.
• Meter el extremo de la muelle de la parte
de la hoja
en el agujero/fresado en la
hoja/pletina de cubrimiento.
• Fijar parte de la hoja
a la pletina de
cubrimiento
con tornillos M3 x 12 mm.
Alternativamente con atornillar con tornillos
de herraje
Ø 3 x 20 mm.
