¡Atención! Cuando desmonta la hoja de la puerta (por ejemplo,
durante el montaje del marco de la ventana) desatornillar el
segundo tornillo de bloqueo
por completo!
Aislar los conductores del cable que no vayan a utilizarse.
¡Atención! Prever una reserva de
3 a 5 cm de cable para el recorrido del
resorte tras la parte de la hoja
del
paso del cable!
504474440
3
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones

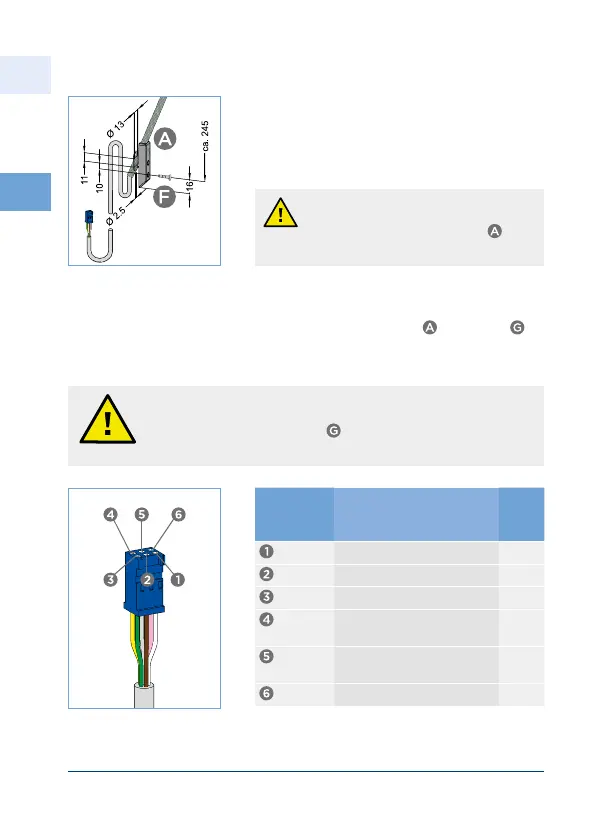

Figura 3.2-3: Detalle
T-KÜ-T1 FT sin pletina de
cubrimiento
• Enganchar la hoja de la puerta y a continuación
establecer la conexión de enchufe.
• Proteger parte de la hoja con tornillo
Ø 3 x 20 mm (Figura 3.2-1)
• Tender el cable, por ejemplo en el rebajo de
vidrio, para la caja del motor. Colocar el resto
del cable, por ejemplo en la cámara.
Figura 3.2-4: Conexión con uso blueMatic EAV
Hilo
Asignación de cables
cuando se utiliza
blueMatic EAV
Nece-
sario
Blanco V DC sí
Marrón V (Tierra) sí
Verde Señal de habilitación sí
Amarillo Opcional para apertura
de puerta giratoria
sí
Gris Opcional para apertura
de puerta giratoria
sí
Rosa no asignado no
