blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones
3.3.1 Plan general de conexiones

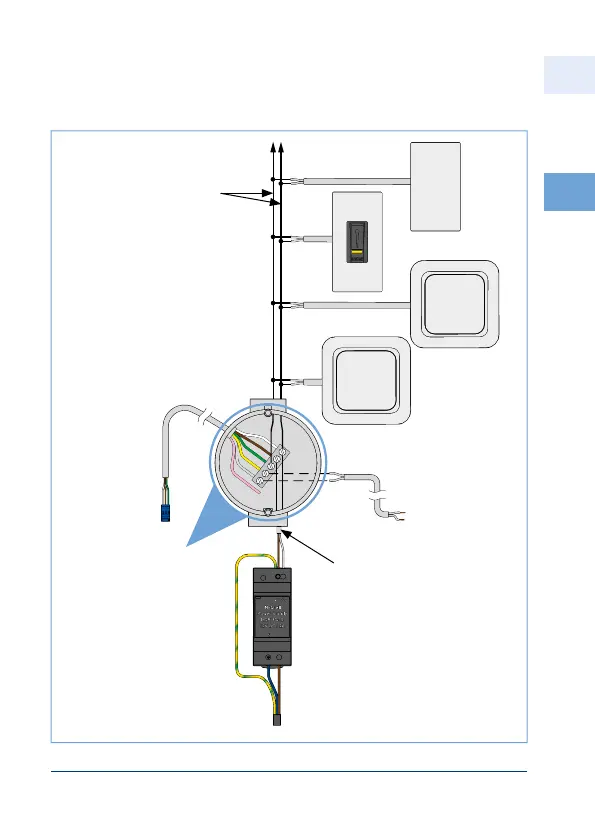

Figura 3.3.1-1: Plan general de conexiones
Recomendación:
UP-caja empotrada
o de derivación
para la conexión de
los cables
Pulsador
"Abrir"*
otros
pulsadores*
Señal de habilitación
para apertura de puerta
giratoria (opcional),
Longitud y sección:
definidas por el fabricante
de la puerta giratoria
230 V AC
de/a la caja
del motor o el
paso de cable
Sistema de
control de
acceso*
otros
sistemas de
control de
acceso*
**Cable de 2 x 0,8 mm,
40 m máximo de longitud
por ejemplo
la regleta (por
parte de cliente)
**Cable de 2 x 0,8 mm, 100 m
máximo de longitud (hasta
el último pulsador/sistema
de control de acceso)
N L
- +
* Conexión solo a un
contacto libre de potencial
(Señal de apertura
min. 0,5 s)
** no blindar cable necesario
PE
