Nota: ¡Si aloja el lector y el pulsador simultáneamente en la caja
UP, debe tener un profundidad de 65 mm!
¡PELIGRO! ¡El alojamiento en una caja UP con interruptor para
tensión de red de 230 V DC o caja de enchufe no está permitido
por motivos de seguridad!
504474444
3
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones

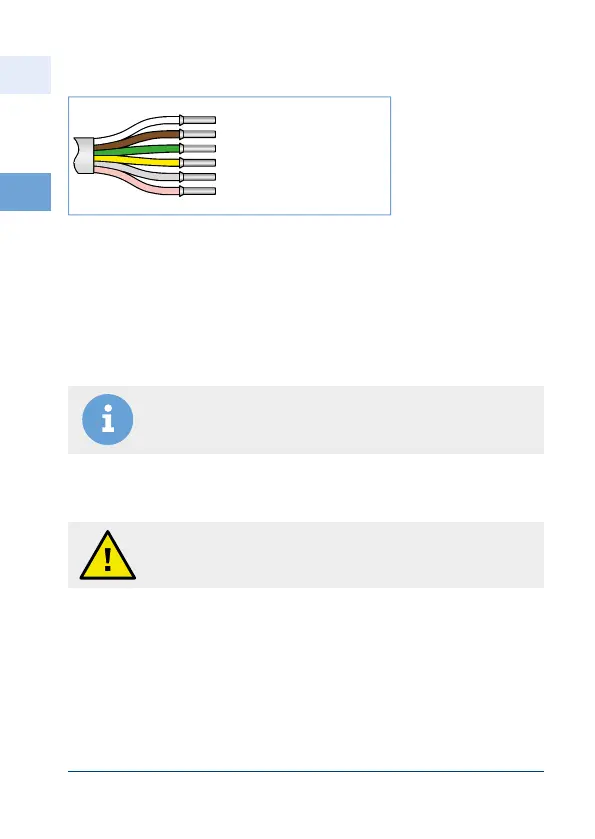

Figura 3.3.1-2: Detalle
conexión de bornes
Requisito de montaje
• La evaluación de la señal de transpondedor está integrada en el
lector/control externo.
• El lector se instala en una caja normalizada de montaje empotrado en el
interior del edificio (al lado de la puerta).
3.4 Sistema de control de acceso juego de transpondedor
• Si no utiliza ningún pulsador junto a la puerta, debe prever para el lector una
caja con tapa ciega.
• La antena del transpondedor es una carcasa de montaje en superficie y
se instala protegida de los agentes atmosféricos en la parte exterior de la
puerta.
• La antena no debe montarse directamente sobre metal, porque ello podría
reducir drásticamente su alcance.
• Evítese montar cualquier otra antena en un radio de un 1 metro!
blanco + 12 V DC
marrón 0 V
verde señal de apertura externa
amarillo
gris
rosa (no asignado)
}
señal para la apertura
de la puerta giratoria
