Nota: Para el montaje sobre una base metálica utilice tableros
de madera y, si procede, pernos distanciadores u orificios
grandes para garantizar el funcionamiento de antena.
Para comprobar el funcionamiento del lector es necesario, si
procede, realizar un montaje de prueba in situ.
504474445
3
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones
• Conéctese el cable de la antena (fijamente montado en la antena) con el
lector/control externo.
• Recomendación: Instalar un tubo hueco desde la antena al lector.

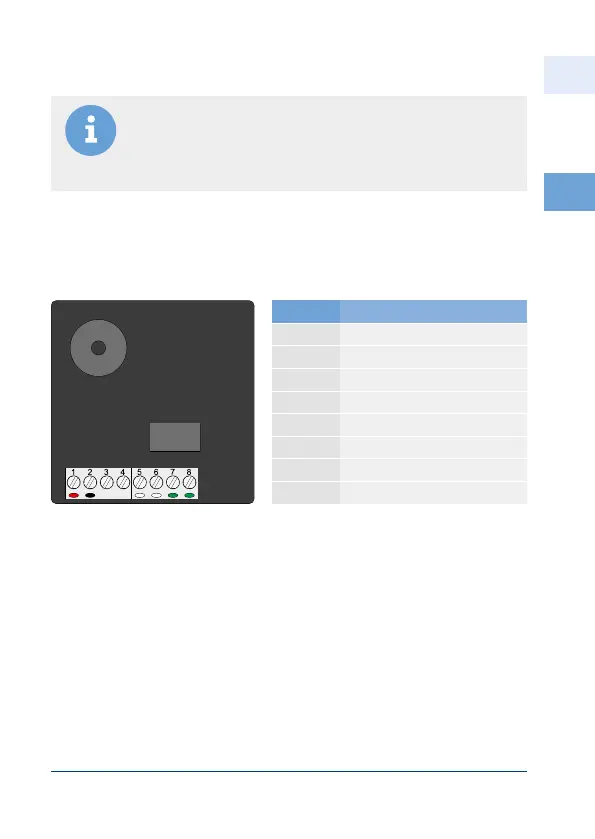

Figura 3.4-1: Conexión de bornes del lector del transpondedor
N° Bornes
rojo V DC"
negro V DC"
Interconexión en serie
Interconexión en serie
blanco Antena
blanco
Antena
verde
Contacto libre de potencial C
verde
Contacto libre de potencial NO
