• Conecte las bornes 2 - 5 del receptor de radio, como se describe en la tabla
siguiente.
N° Denominación
Botón P
Diodo verde
Diodo rojo
Oscilador
Relé
Puente (Jumper)
 V V

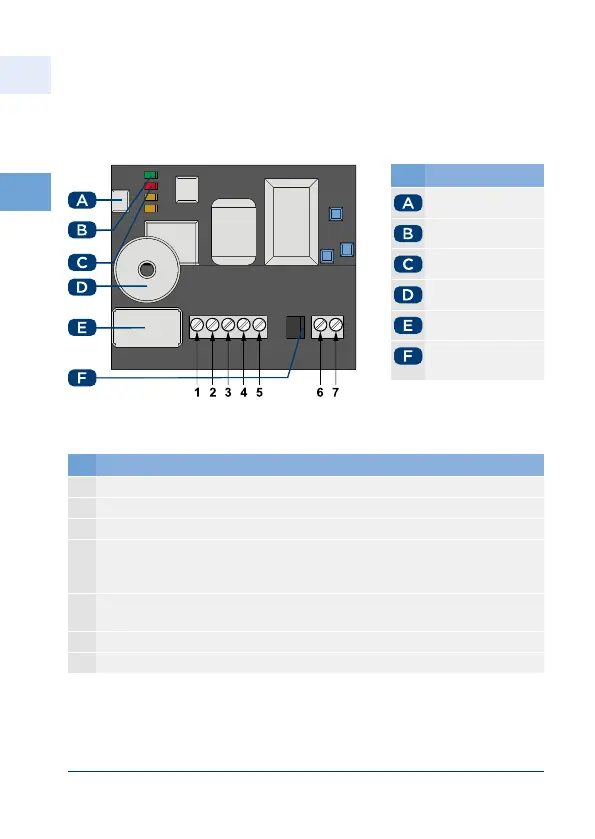

Figura 3.5.1-1: Instalación receptor por radio
N° Bornes receptor por radio
1 La apertura (NC) no es necesaria
2 Unir el contacto (C)" con el conductor verde del paso de cable
3 Unir el cierre (NO) con el borne  del receptor de radio (  V DC)
4 Unir  V DC o  V DC Alimentación de tensión p ej del fuente de
alimentación Winkhaus (con el conductor blanco del paso de cable 
borne  del receptor por radio)
5 Unir  V DC Alimentación de tensión p ej del fuente de alimenta-
ción Winkhaus (con el conductor marrón del paso de cable)
6 Antena adicionalANT (no necesaria)
7 Antena adicionalGND (no necesaria)
