blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones

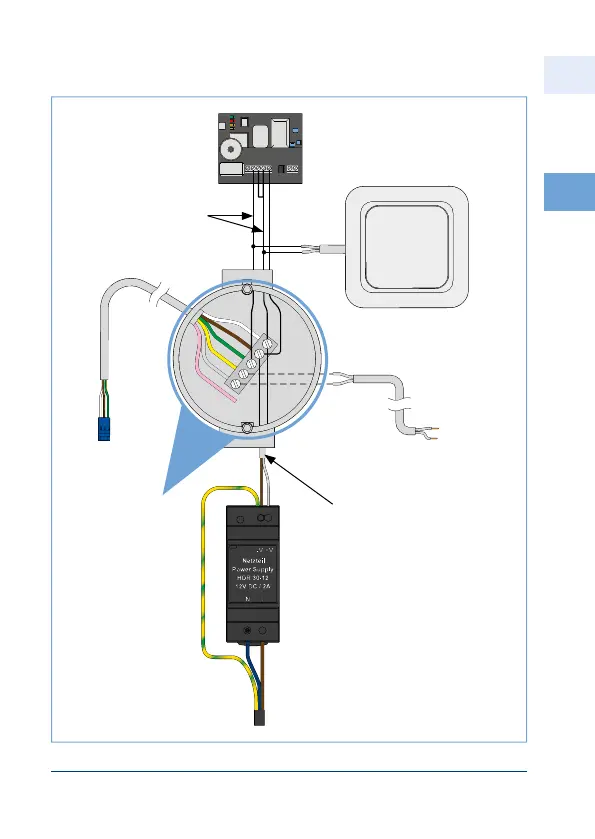

Figura 3.5.1-2: Installation del receptor por radio
Pulsador
"Abrir"
Señal de
habilitación para
apertura de puerta
giratoria (opcional),
Longitud y sección:
definidas por el
fabricante de
la puerta giratoria
de/a la caja
del motor o el
paso de cable
**Cable de 2 x 0,8 mm,
40 m máximo de longitud
por ejemplo
regleta (por
parte de
cliente)
**Cable de 2 x 0,8 mm,
100 m máximo de
longitud (hasta el último
pulsador/sistema de
control de acceso)
Recomendación:
UP-caja
empotrada o de
derivación para la
conexión de los
cables
230 V AC
N L
- +
PE
** no blindar cable necesario
Receptor por radio
