Aanwijzing:
a) Frezen van de hoofdslotkast minimum 16 mm, om een
vrije beweging van de aandrijfstang mogelijk te maken!
De sponning controleren op onzuiverheden, want de
bedieningsstang mag niet gehinderd worden!
b) Het gebruik moet altijd bij een wisselgarnituur (binnenzijde
kruk, buitenzijde knop) plaatsvinden.
blueMatic EAV 504474438Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden
3.2 Kabelverbinding T-KÜ-T1 FT (Vleugel- & Kozijndeel)
Aanbeveling: Het b este afde kpla at (afhan kelijk van de voorp laat b reedte en het
materiaal van hout, kunststof of aluminium) gebruiken, om de opening/uit-
sparing voor de noodzakelijke kabelreserve af te dekken en kabelbreuk te
voorkomen. Voor holle kamers in houten toegangsdeuren uitsparing van ca.
50 mm x 95 mm uitfrezen.
Montagevolgorde
Vleugeldeel
Kozijndeel 1
Kozijndeel 2
Afdekking
T-ABDECKUNG
KÜ-T1 RT R8
Afdekplaat
(F16 = L 126 mm R8;
F20 = L 130 mm R10;
F24 = L 134 mm rechte
hoeken)
Schroef M3 x 12
(geleverd bij afdekplaat)
Beslagschroef
(geleverd bij
T-KÜ ...
vleugeldeel)

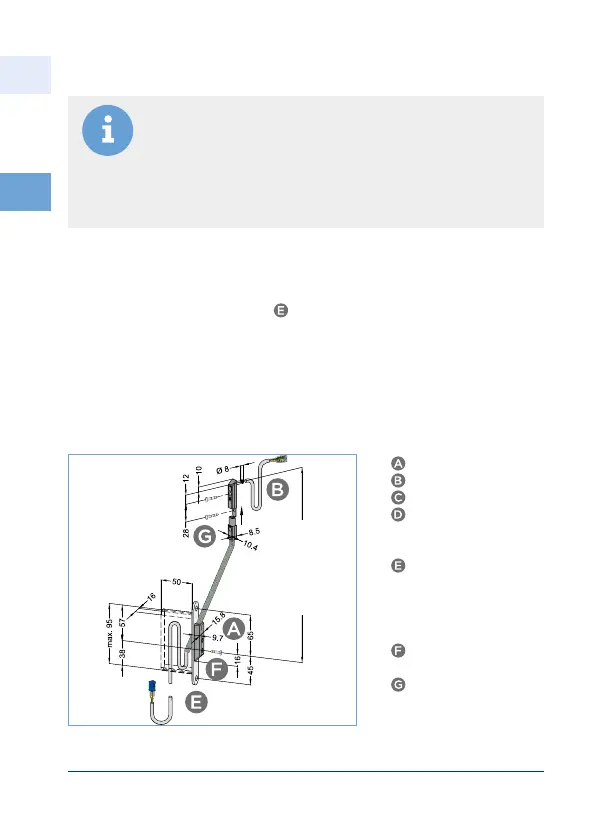

Afbeelding 3.2-1: T-KÜ-T1 FT met afdekplaat en kozijndeel 1
Afstand ca. 245
Onder voorspanning!
