blueMatic EAV 504474448Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische veranderingen voorbehouden
• Verbindt de klemmen 2 – 5 van de Radiogr. Ontvanger zoals beschreven in
de volgende tabel.
Nr. Benaming
Toets P
groene LED
rode LED
Zoemer
Relais
Jumper  V V

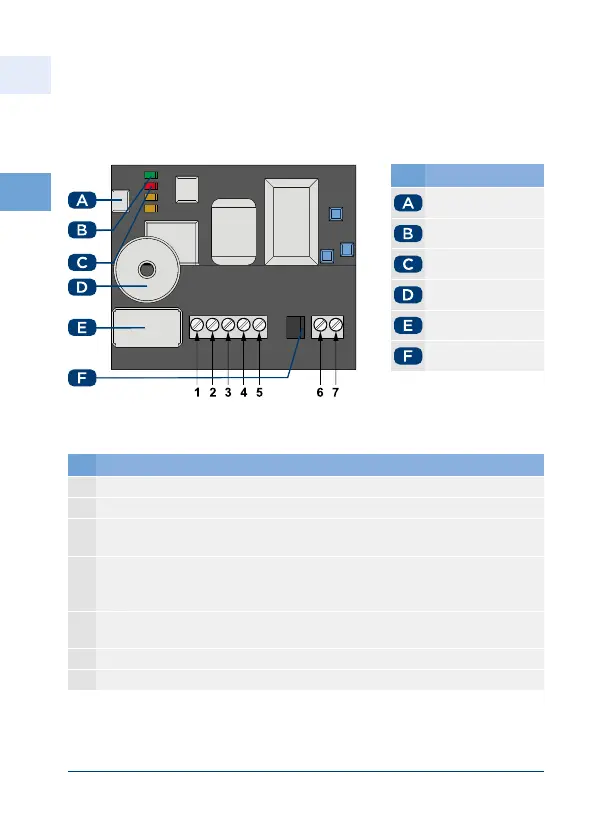

Afbeelding 3.5.1-1: Toewijzing van de verbindingen Radiogr. Ontvanger
Nr. Verbindingen Radiogr. Ontvanger
1 Opener (NC) is niet nodig
2 Contact (C) met groene draad vanaf de Kabelverbinding verbinden
3 Sluiter (NO) met verbinding  vanaf de Radiogr Ontvanger verbin-
den (  V DC)
4  V DC resp  V DC Stroomverzorging bijv van de Winkhaus
Voedingseenheid (met witte draad vanaf de Kabelverbinding  verbin-
ding  vanaf de Radiogr Ontvanger verbinden)
5  V DC Stroomverzorging bijv van de Winkhaus Voedingseenheid
(met bruine draad vanaf de Kabelverbinding verbinden)
6 Extra antenneANT (niet nodig)
7 Extra antenneGND (niet nodig)
