blueMatic EAV 504474449Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische veranderingen voorbehouden

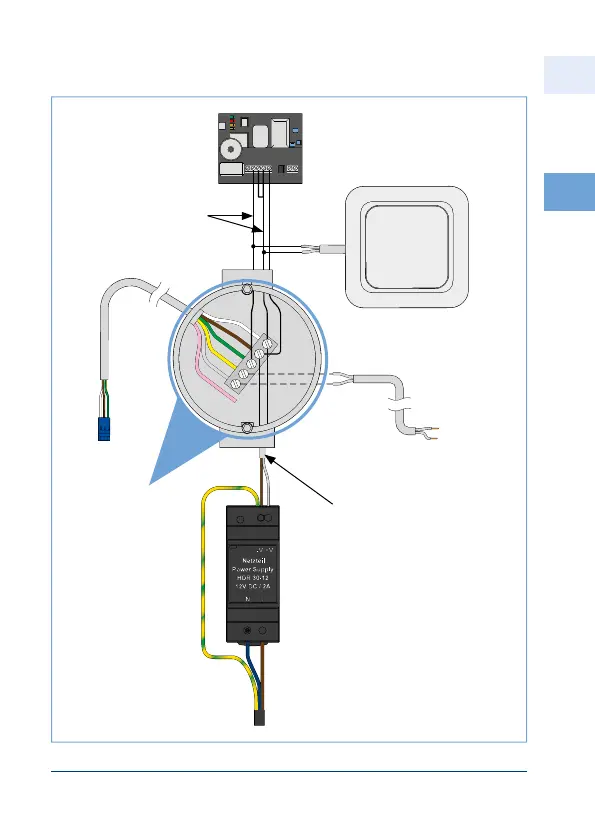

Afbeelding 3.5.1-2: Installatie Radiogr. Ontvanger
Schakelaar
"openen"
signaal voor
vrijgave voor
draaideuropenener
(optioneel),
Lengte en
diameter:
Opgegeven maten
van fabrikant
deurautomaat
naar/van
motorkast resp.
kabelverbinding
**Kabel minstens 2 x 0,8 mm,
max. 40 m lengte
bv. kroon-
steentje
(door de
opdracht-
gever)
**Kabel minstens 2 x 0,8 mm,
max. 100 m lengte (tot de
laatste schakelaar resp.
toegangscontrolesysteem)
Aanbeveling:
Aansluitingsdoos
resp. aftakkast
voor kabel-
connectoren
230 V AC
N L
- +
PE
** geen afgeschermde kabel
nodig
Radiogr. Ontvanger
