– 33 –
741-001

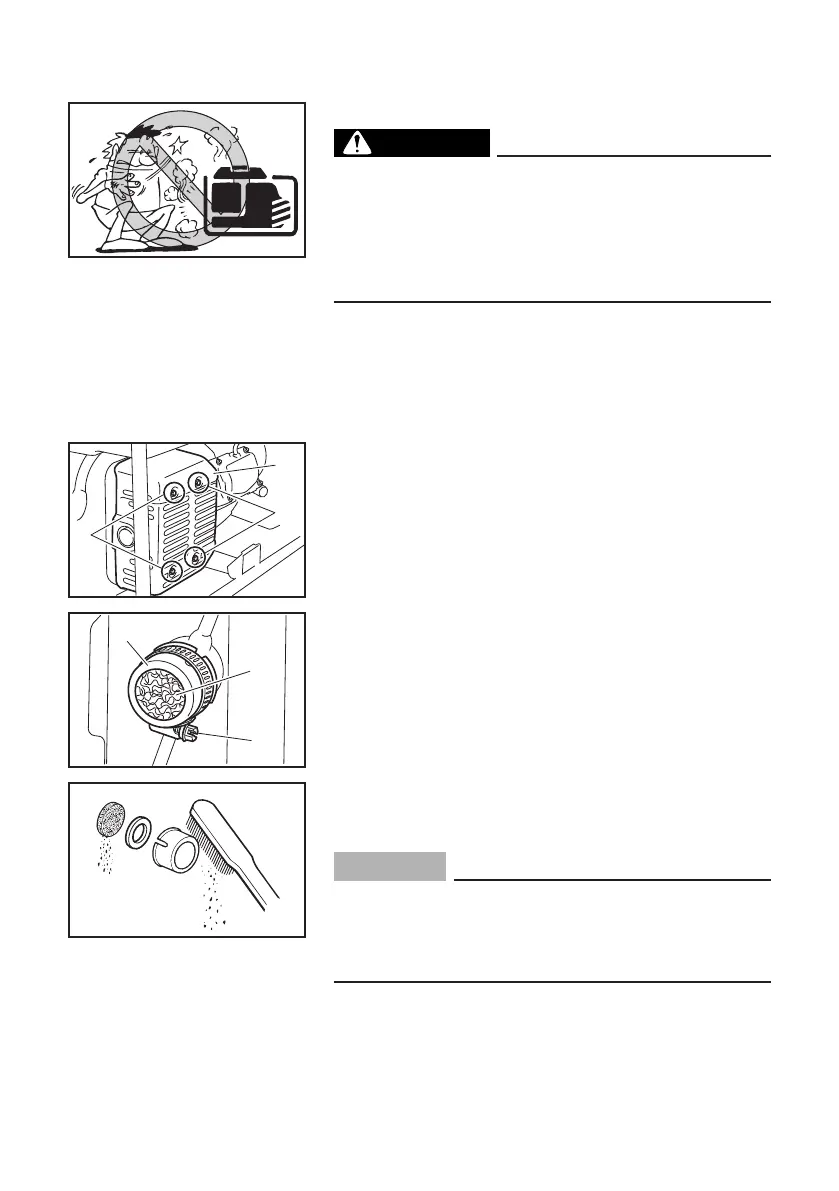

Schalldämpfersieb
WARNUNG
Motor und Schalldämpfer sind nach dem Betrieb
desMotorssehrheiß.
Darauf achten, den noch heißen Motor und den
heißen Schalldämpfer während der Inspektion
oder Reparatur nicht versehentlich mit irgendei-
nemKörper-oderKleidungsteilzuberühren.
1
1
2
2. Die Schraube der Auspuffkappe lösen und
a n s c h l i e ß e n d A u s p u f f k a p p e u n d
Schalldämpfersieb abnehmen.
3 Auspuffkappe
4 Schalldämpfersieb
5 Schraube der Auspuffkappe
4
5
3
3. Mit einer Drahtbürste die Rußablagerungen von
Schalldämpfersieb und Auspuffkappe entfernen.
ACHTUNG
BeiderReinigungdieDrahtbürstenurleichtanset-
zen, um Beschädigungen oder Kratzer auf
Schalldämpfersieb und Auspuffkappe zu vermei-
den.
4. Das Schalldämpfersieb überprüfen.
Bei Beschädigung austauschen.
711-064
1. Die Schrauben der Auspuffabdeckung entfernen
und anschließend die Auspuffabdeckung abneh-
men.
1 Schraube der Auspuffabdeckung
2 Auspuffabdeckung
