– 53 –

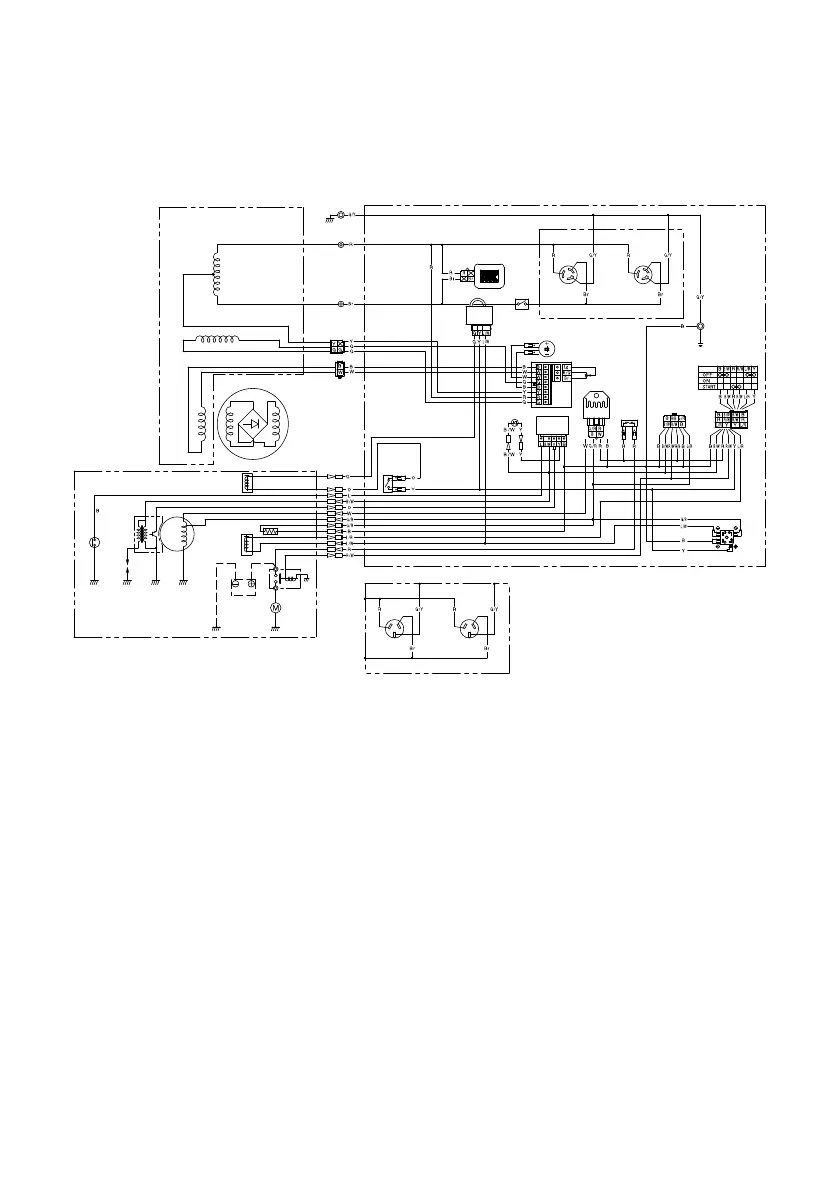

EF7200E
1 Montaje del rotor
2 Bobina de campo de excita-
dor
3 Sub-bobina
4 Bobina principal
5 Montaje del estator
6 Indicador de voltaje/horas
7 Interruptor de CA (interruptor
desprovisto de fusible)
8 Receptáculo de CA
9 Interruptor del motor
0 Rectificador
q Terminal de control remoto
w Fusible
e Rectificador/regulador
r Ajustador de voltaje
t Condensador
y AVR
u Unidad de aviso del nivel de
aceite
Código de color
B Negro
Br Marrón
G Verde
L Azul
Lg Verde claro
O Naranja
R Rojo
W Blanco
Y Amarillo
B/W Negro/Blanco
G/R Verde/Rojo
G/Y Verde/
Amarillo
L/R Azul/Rojo
L/W Azul/Blanco
R/B Rojo/Negro
R/G Rojo/Verde
R/W Rojo/Blanco
i Piloto de aviso de nivel de
aceite
o Unidad de control de econo-
mía
p Válvula solenoide
a Interruptor de control de
economía
s Relé del arranque
d Motor de arranque
f Calefactor del carburador
g Válvula solenoide del carbu-
rador
h Batería
j Bobina de carga
k Unidad T.C.I.
l Bujía
; Interruptor del nivel de aceite
å Excepto para OCEANÍA
∫ Para OCEANÍA
1
2
4
5
6
7
8 8
8 8
0
q
w
r
e
t
u
i
p
a
s
d
f
g
h
j
k
l
;
o
y
3
9
å
∫
