– 16 –
1
2
3
4
5

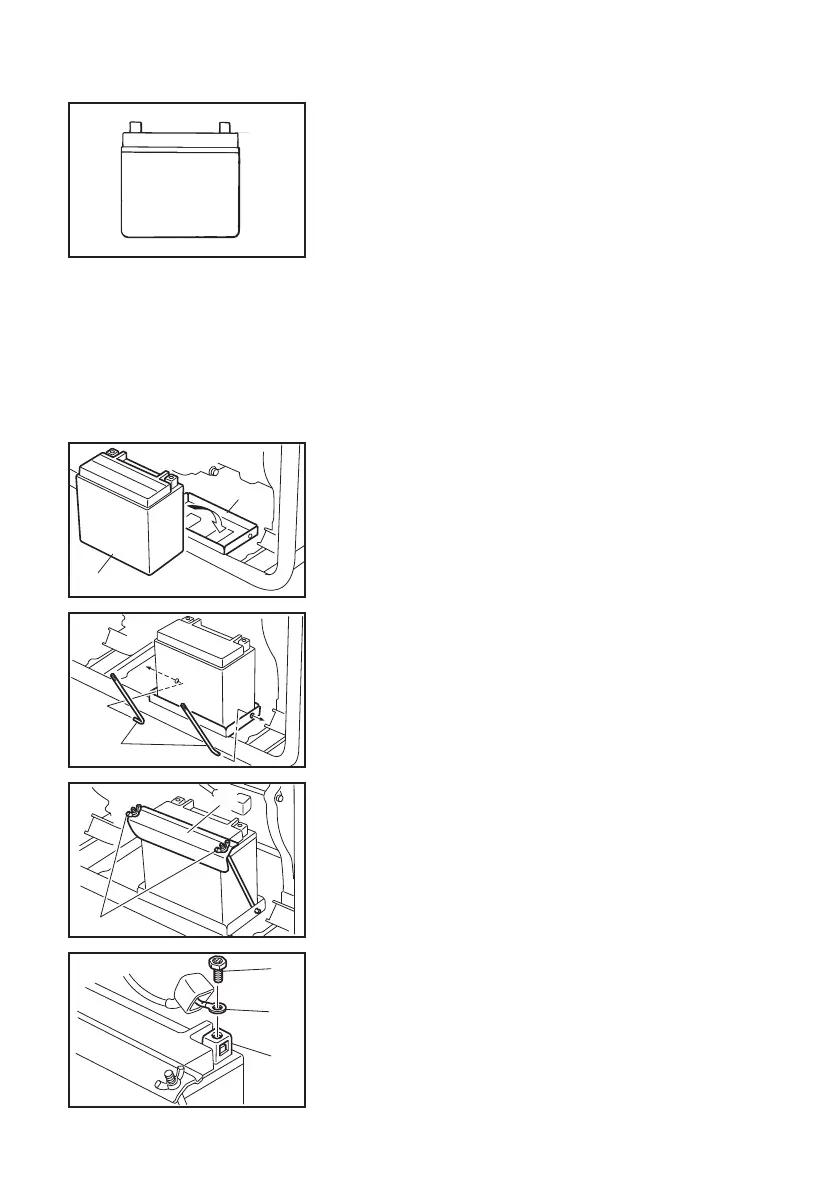

Aki (Kecuali EF7200)
(Lihat halaman 36 untuk keterangan selengkapnya)
Generator ini dirancang untuk menggunakan aki jenis
VRLA (Valve Regulated Lead Acid). Anda tidak perlu
memeriksa cairan elektrolit atau pun menambahkan
air suling.
Pemasangan
1. Putar sakelar mesin ke posisi “5” (BERHENTI)
untuk mencegah hubung-singkat (korsleting) yang
tak disengaja.
2. Pasang aki di dudukan/bakinya.
1 Aki
2 Dudukan/baki aki
3. Pasang batang pemasangan aki dan pelat
pemasangan aki, lalu pasang dan kencangkan
mur kupu-kupu.
3 Batang pemasangan aki
4 Mur kupu-kupu
5 Pelat pemasangan aki
8
6
7
4. Hubungkan kabel-timah positif (Merah) ke terminal
positif (+) aki.
6 Sekrup
7 Kabel-timah positif (Merah)
8 Terminal positif aki
