– 17 –
q
9
0
762-004
w
e
762-005
w
r
NOTA

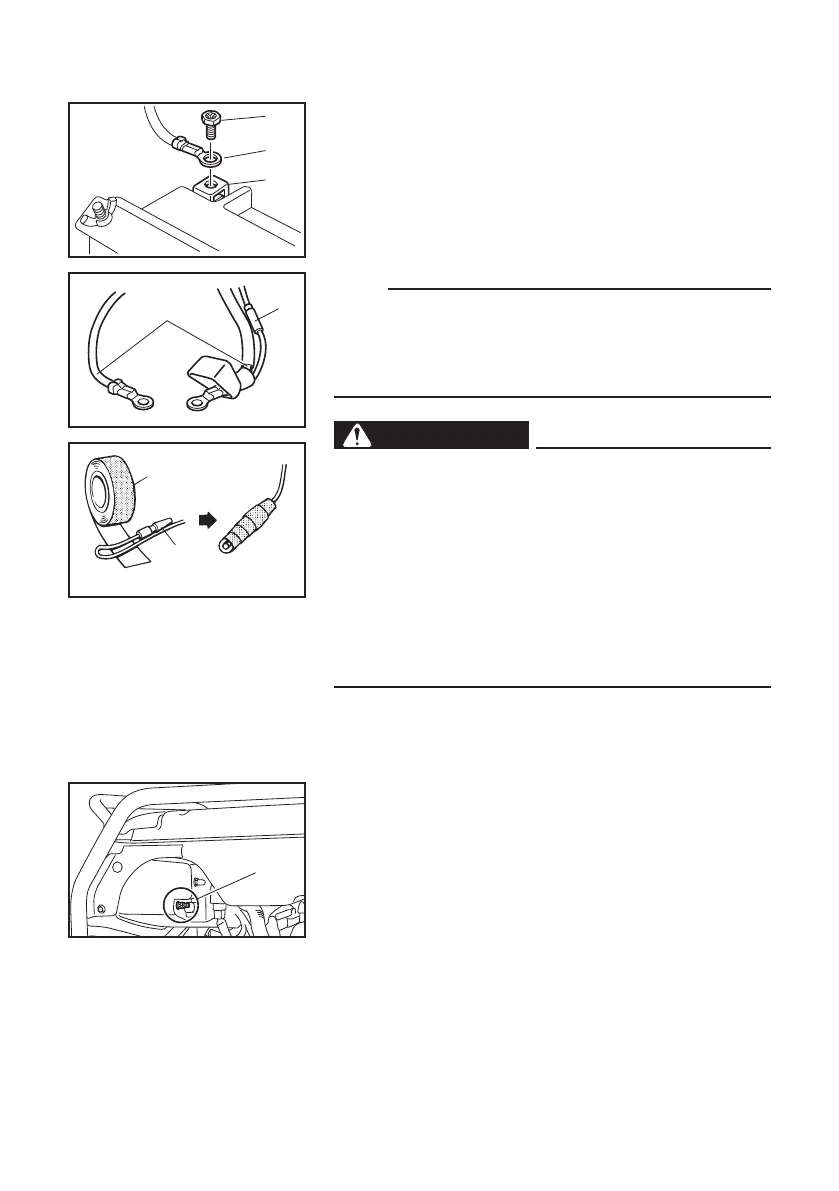

Conecte primeramente el cable positivo (rojo) al termi-
nal positivo (+) de la batería y, a continuación, el cable
negativo (negro) al terminal negativo (–) de la batería.
No invierta estas posiciones.
ADVERTENCIA
9 Asegúrese de aislar los cables de la batería
para evitar la formación de arcos cuando la
batería no esté instalada.
9 Desconecte el cable de salida de carga de la
batería. A continuación, aísle el conector
doblándolo sobre sí mismo y envolviéndolo
cuidadosamente con cinta aislante para evitar
el contacto eléctrico con el cable de tierra o
con cualquier otro cable.
9 Retire los cables de la batería del generador.
w Conector
e Cable de la batería
r Cinta aislante
5. Conecte el cable negativo (negro) al terminal
negativo (–) de la batería.
9 Tornillo
0 Cable negativo (negro)
q Terminal negativo de la batería
1
Terminal de conexión a tierra
Asegúrese de conectar a tierra el generador.
Consulte la “INFORMACIÓN DE SEGURIDAD” (con-
sulte la página 3).
1 Terminal de conexión a tierra
