– 16 –
1
2
3
4
5

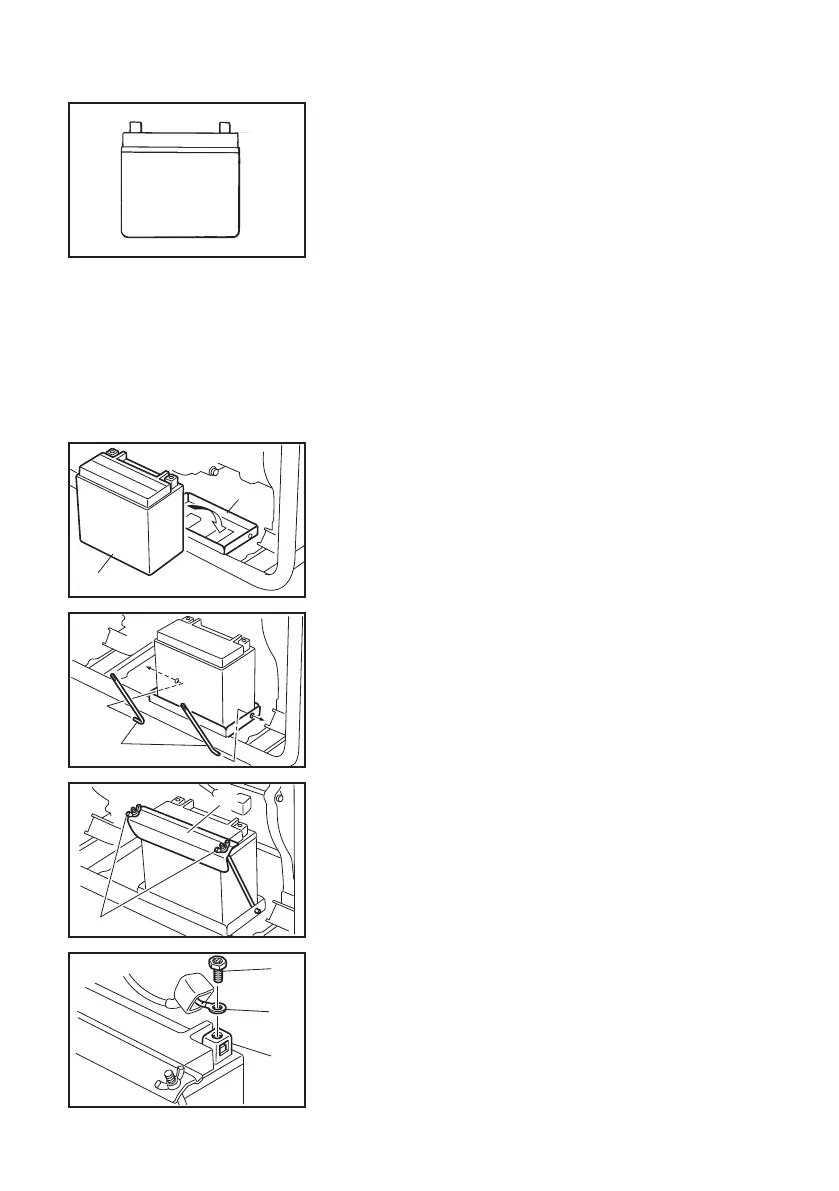

Batería (excepto para EF7200)
(Consulte la página 36 para obtener más informa-
ción)
Este generador ha sido equipado con una batería
VRLA (plomo ácido regulada por válvula). No hace
falta comprobar los electrolitos ni añadir agua destila-
da.
Instalación
1. Gire el interruptor del motor hacia la posición “5”
(PARADA) para evitar cortocircuitos accidentales.
2. Coloque la batería en la bandeja de montaje de la
batería.
1 Batería
2 Bandeja de montaje de la batería
3. Instale las varillas de montaje de la batería y la
placa de montaje de la batería y, a continuación,
instale y apriete las tuercas de mariposa.
3 Varilla de montaje de la batería
4 Tuerca de mariposa
5 Placa de montaje de la batería
8
6
7
4. Conecte el cable positivo (rojo) al terminal positivo
(+) de la batería.
6 Tornillo
7 Cable positivo (rojo)
8 Terminal positivo de la batería
