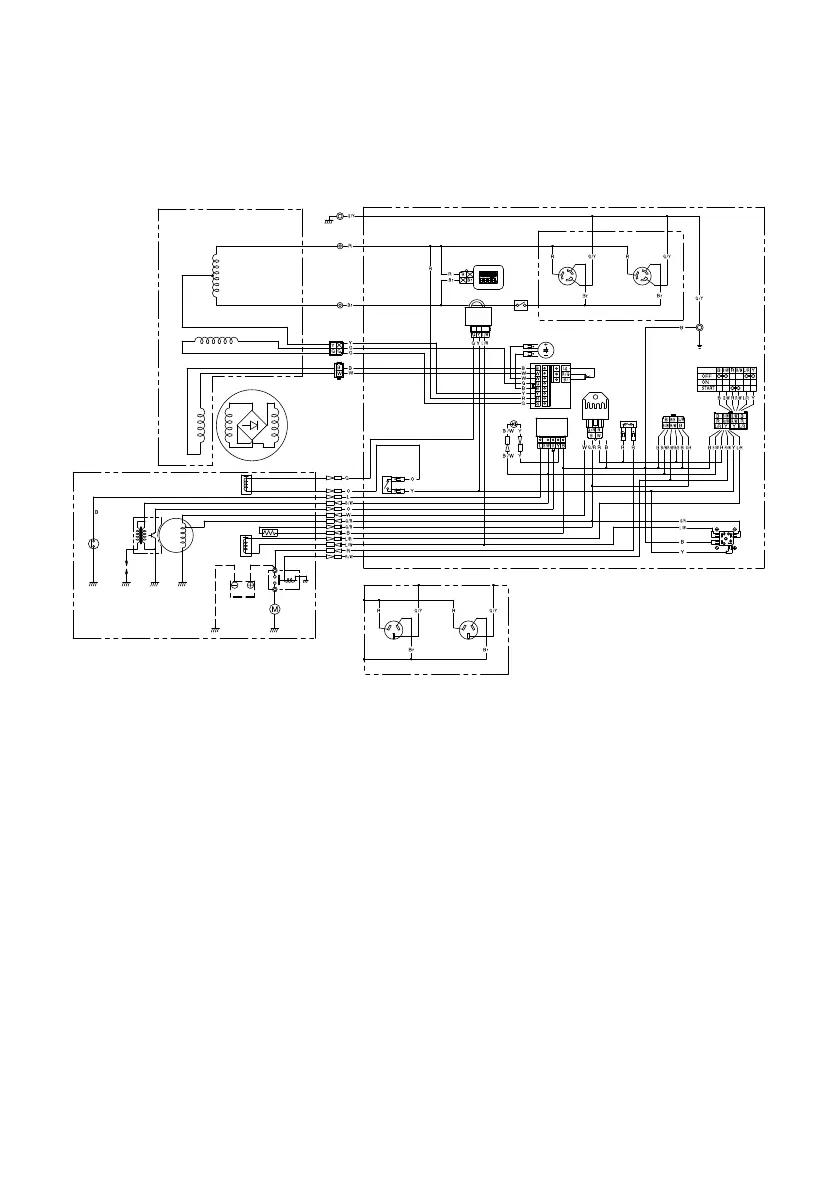

EF7200E
1 Conjunto do rotor
2 Bobina de campo do exci-
tdor
3 Sub-bobina
4 Bobina principal
5 Conjunto do estator
6 Medidor de tensão/hora
7 Chave de CA (disjuntor sem
fusível)
8 Tomada de CA
9 Chave do motor
0 Retificador
q Terminal do controle remoto
w Fusível
e Retificador ou regulador
r Regulador de voltagem
t Condensador
y AVR
Código de cores
B Preto
Br Marrom
G Verde
L Azul
Lg Verde claro
O Laranja
R Vermelho
W Branco
Y Amarelo
B/W Preto/Branco
G/R
Verde/Vermelho
G/Y Verde/Amarelo
L/R Azul/Vermelho
L/W Azul/Branco
R/B
Vermelho/Preto
R/G
Vermelho/Verde
R/W
Vermelho/Branco
u
Unidade de advertência do óleo
i Luz de advertência do óleo
o Unidade econômica
p Válvula solenoide
a Chave econômica
s Acionador do relé
d Acionador do motor
f Aquecedor do carburador
g Válvula do solenoide do car-
burador
h Bateria
j Bobina de carregamento
k Unidade T. C. I.
l Vela de ignição
; Chave do nível de óleo
å Exceto para a OCEANIA
∫ Para a OCEANIA
1
2
4
5
6
7
8 8
8 8
0
q
w
r
e
t
u
i
p
a
s
d
f
g
h
j
k
l
;
o
y
3
9
å
∫
