Bateria (Exceto para EF7200)
(Veja a página 36 para obter mais detalhes)
Este gerador foi projetado para ser equipado com
uma bateria VRLA (Chumbo-Ácido de Válvula
Regulada). Não há necessidade de verificar o eletróli-
to ou adicionar água destilada.

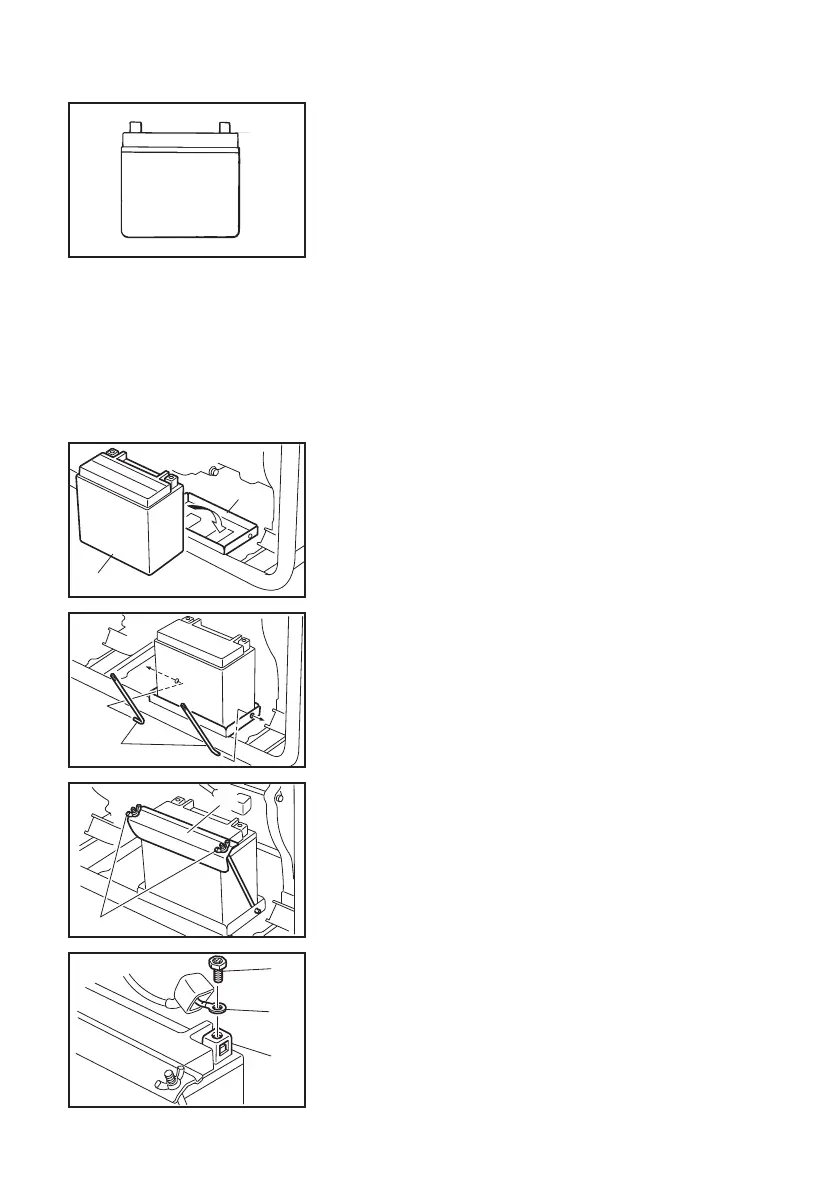

Instalação
1. Gire a chave do motor para “5” (PARAR) a fim de
evitar um curto-circuito acidental.
2. Coloque a bateria na bandeja de montagem da
bateria.
1 Bateria
2 Bandeja de montagem da bateria
3. Instale as hastes de montagem da bateria e a
placa de montagem da bateria, e depois instale e
aperte as porcas borboleta.
3 Haste de montagem da bateria
4 Porca borboleta
5 Placa de montagem da bateria
8
6
7
4. Conecte o condutor positivo (Vermelho) no termi-
nal positivo (+) da bateria.
6 Parafuso
7 Condutor positivo (Vermelho)
8 Terminal positivo da bateria
