– 12 –
1

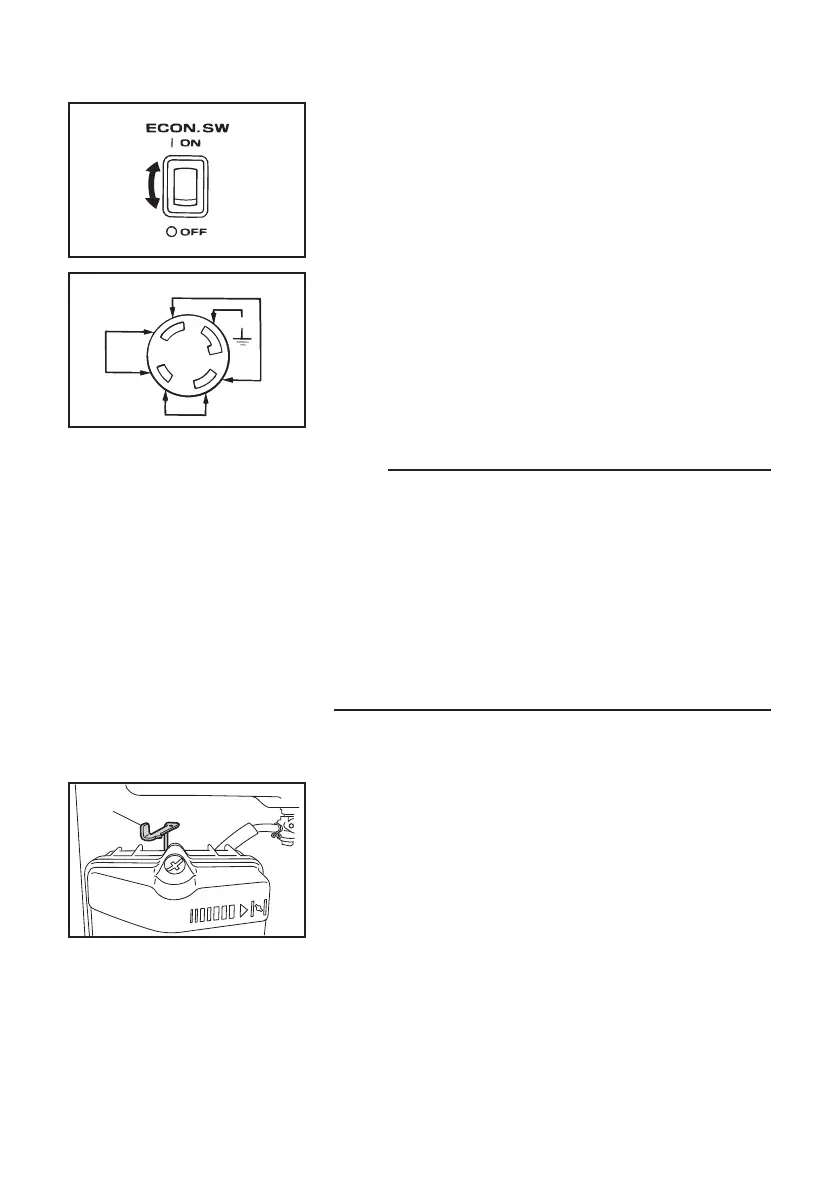

Palanca del estrangulador (para EF7200)
Arrancar un motor en frío requiere una mezcla de
aire-combustible más rica, la cual es suministrada por
la palanca del estrangulador.
1 Palanca del estrangulador
1
2
240V
120V
120V
GR
W
X
G
Y
Interruptor de control de economía (excepto
para EF7200)
1 “I” (ACTIVADO)
Cuando el interruptor de control de economía se gira
hacia “I” (ACTIVADO), la unidad de control de econo-
mía controla la velocidad del motor según la carga
conectada. Los resultados son un mejor consumo de
combustible y menos ruido.
2 “3” (DESACTIVADO)
Cuando el interruptor de control de economía se
encuentra en la posición “3” (DESACTIVADO), el
motor se pone en marcha a las r/min nominales (3600
r/min), sin importar si hay carga conectada o no.
NOTA
9 Debe girar el interruptor de control de economía
hacia “3” (DESACTIVADO) al usar dispositivos
eléctricos que requieran una gran corriente de
arranque, como por ejemplo un compresor o una
bomba sumergible.
9 Debe girar el interruptor de control de economía
hacia “3” (DESACTIVADO) para aumentar el
régimen del motor a las r/min nominales cuando:
- use una carga de 0,8 A o inferior.
- suministre 120 V de CA solamente desde W con X.
