– 54 –

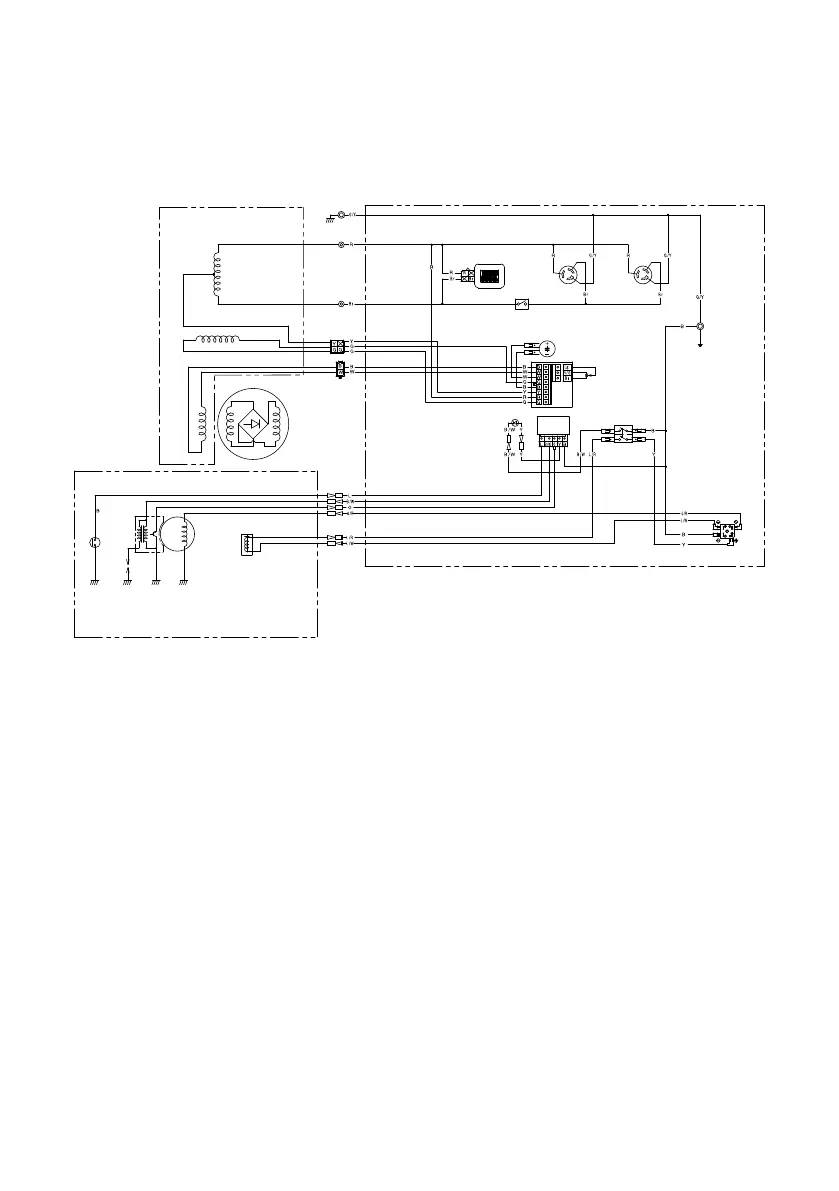

1 Conjunto do rotor
2 Bobina de campo do exci-
tdor
3 Sub-bobina
4 Bobina principal
5 Conjunto do estator
6 Medidor de tensão/hora
7 Chave de CA (disjuntor sem
fusível)
8 Tomada de CA
9 Chave do motor
0 Retificador
q Regulador de voltagem
w Condensador
e AVR
r Unidade de advertência do
óleo
t Luz de advertência do óleo
Código de cores
B Preto
Br Marrom
G Verde
L Azul
Lg Verde claro
O Laranja
R Vermelho
W Branco
Y Amarelo
B/W Preto/Branco
G/R
Verde/Vermelho
G/Y Verde/Amarelo
L/R Azul/Vermelho
L/W Azul/Branco
R/G Vermelho/Verde
y Válvula do solenoide do car-
burador
u Bobina de carregamento
i Vela de ignição
o Unidade T. C. I.
p Chave do nível de óleo
1
2
4
5
6
7
8 8
0
q
w
r
t
y
u
o
i
p
e
3
9
EF7200
