– 54 –

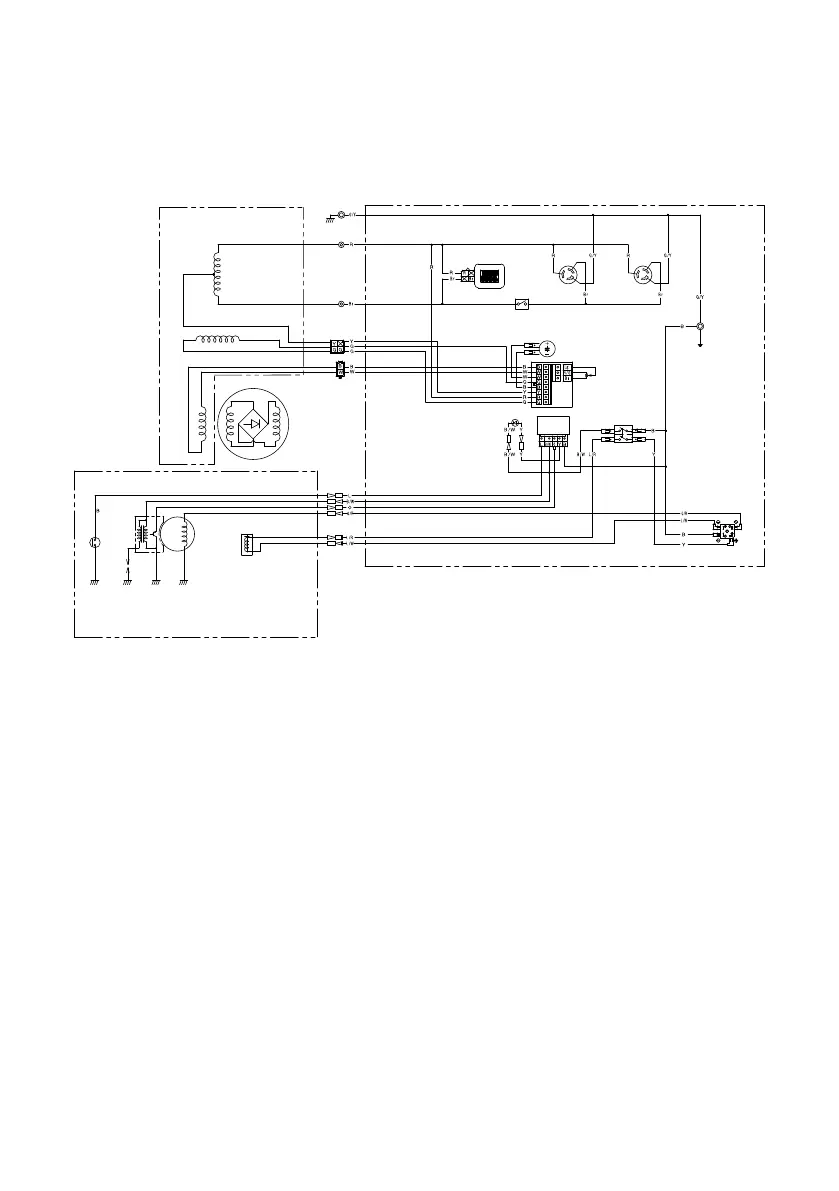

1 Rotoreenheid
2 Opwekker-veldspoel
3 Subspoel
4 Hoofdspoel
5 Statoreenheid
6 Voltage/uur-meter
7 Wisselstroomschakelaar
(N.F.B.)
8 Wisselstroomstopcontact
9 Motorschakelaar
0 Gelijkrichter
q Voltage-afsteller
w Condensator
e AVR
r Olieverklikkereenheid
t Olieverklikkerlampje
y Magneetklep carburateur
u Laadspoel
Kleurcode
B Zwart
Br Bruin
G Groen
L Blauw
Lg Lichtgroen
O Oranje
R Rood
W Wit
Y Geel
B/W Zwart/Wit
G/R Groen/Rood
G/Y Groen/Geel
L/R Blauw/Rood
L/W Blauw/Wit
R/G Rood/Groen
i Bougie
o T.C.I.-eenheid
p Olieniveauschakelaar
1
2
4
5
6
7
8 8
0
q
w
r
t
y
u
o
i
p
e
3
9
EF7200
