– 54 –

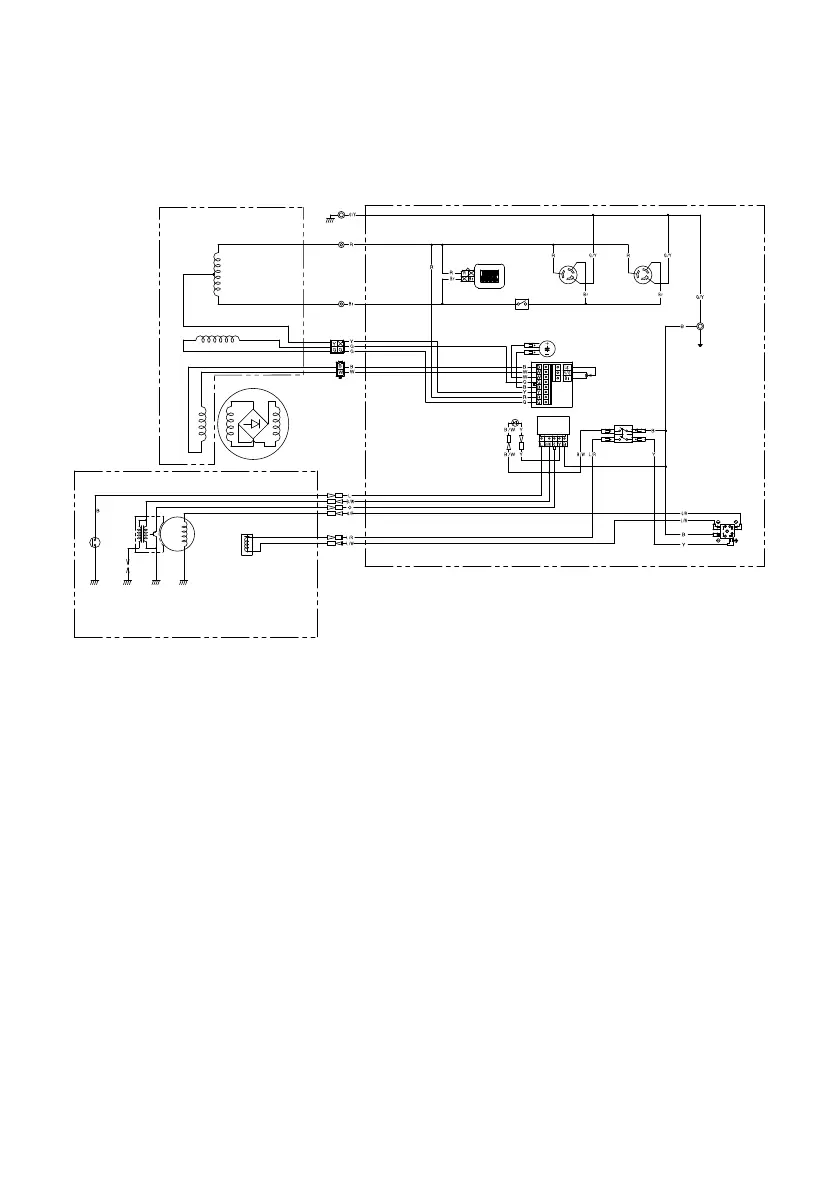

1 Montaje del rotor
2 Bobina de campo de excita-
dor
3 Sub-bobina
4 Bobina principal
5 Montaje del estator
6 Indicador de voltaje/horas
7 Interruptor de CA (interruptor
desprovisto de fusible)
8 Receptáculo de CA
9 Interruptor del motor
0 Rectificador
q Ajustador de voltaje
w Condensador
e AVR
r Unidad de aviso del nivel de
aceite
Código de color
B Negro
Br Marrón
G Verde
L Azul
Lg Verde claro
O Naranja
R Rojo
W Blanco
Y Amarillo
B/W Negro/Blanco
G/R Verde/Rojo
G/Y Verde/
Amarillo
L/R Azul/Rojo
L/W Azul/Blanco
R/G Rojo/Verde
t Piloto de aviso de nivel de
aceite
y Válvula solenoide del carbu-
rador
u Bobina de carga
i Bujía
o Unidad T.C.I.
p Interruptor del nivel de acei-
te
1
2
4
5
6
7
8 8
0
q
w
r
t
y
u
o
i
p
e
3
9
EF7200
