– 52 –

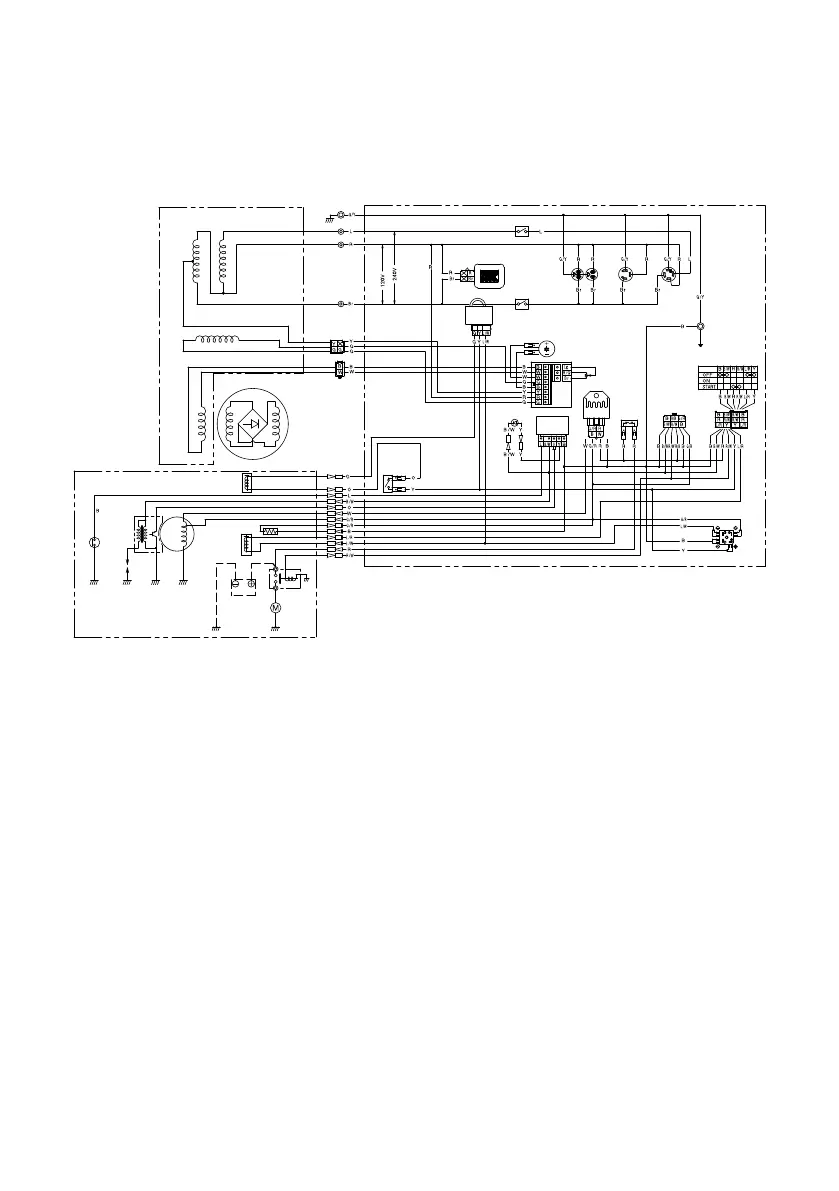

SCHALTPLAN
EF7200DE
1 Rotor-Baugruppe
2 Erregerfeldspule
3 Nebenspule
4 Hauptspule
5 Stator-Baugruppe
6 Spannungsmesser/
Betriebsstundenzähler
7 Wechselstromschalter (nicht
abschmelzender
Unterbrecher)
8 Wechselstrom-Steckdose
9 Motorschalter
0 Gleichrichter
q Fernbedienungsanschluss
w Sicherung
e Gleichrichter/Regler
r Spannungsregler
t Kondensator
Farbcodierung
B Schwarz
Br Braun
G Grün
L Blau
Lg Hellgrün
O Orange
R Rot
W Weiß
Y Gelb
B/W Schwarz/Weiß
G/R Grün/Rot
G/Y Grün/Gelb
L/R Blau/Rot
L/W Blau/Weiß
R/B Rot/Schwarz
R/G Rot/Grün
R/W Rot/Weiß
y AVR
u Ölwarnungseinheit
i Ölwarnleuchte
o Sparsteuergerät
p Magnetventil
a Sparsteuerschalter
s Anlasserrelais
d Anlassermotor
f Vergaserheizung
g Vergaser-Magnetventil
h Batterie
j Ladespule
k T.C.I.-Einheit
l Zündkerze
; Ölstandschalter
1
2
5
4
6
7
7
8 8
8 8
0
q
w
r
e
t
u
i
p
a
s
d
f
g
h
j
k
l
;
o
y
3
9
