– 33 –
741-001

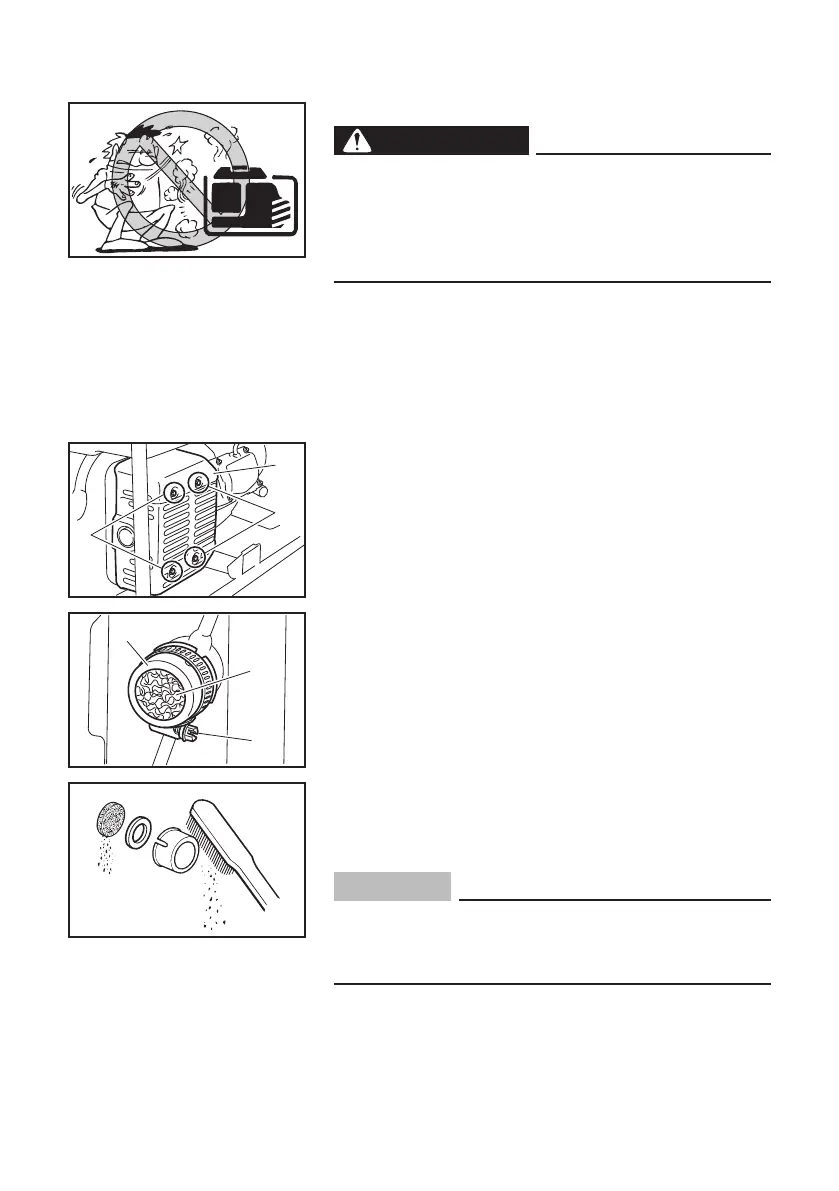

Pantalla del silenciador
ADVERTENCIA
El motor y la pantalla del silenciador estarán muy
calientes después del funcionamiento del motor.
No toque el motor ni el silenciador mientras estén
calientes con ninguna parte de su cuerpo o de su
ropa durante la inspección o la reparación.
1
1
2
2. Afloje el perno de la tapa del silenciador y, a con-
tinuación, retire la tapa del silenciador y la panta-
lla del silenciador.
3 Tapa del silenciador
4 Pantalla del silenciador
5 Perno de la tapa del silenciador
4
5
3
3. Retire los depósitos de carbonilla de la pantalla
del silenciador y de la tapa del silenciador con un
cepillo de alambre.
ATENCIÓN
Al limpiar, use el cepillo de alambre suavemente
para evitar dañar o rayar la pantalla del silenciador
y la tapa del silenciador.
4. Compruebe la pantalla del silenciador.
Sustitúyala si está dañada.
711-064
1. Retire los pernos de la cubierta del silenciador y,
a continuación, retire la cubierta del silenciador.
1 Perno de la cubierta del silenciador
2 Cubierta del silenciador
