– 52 –

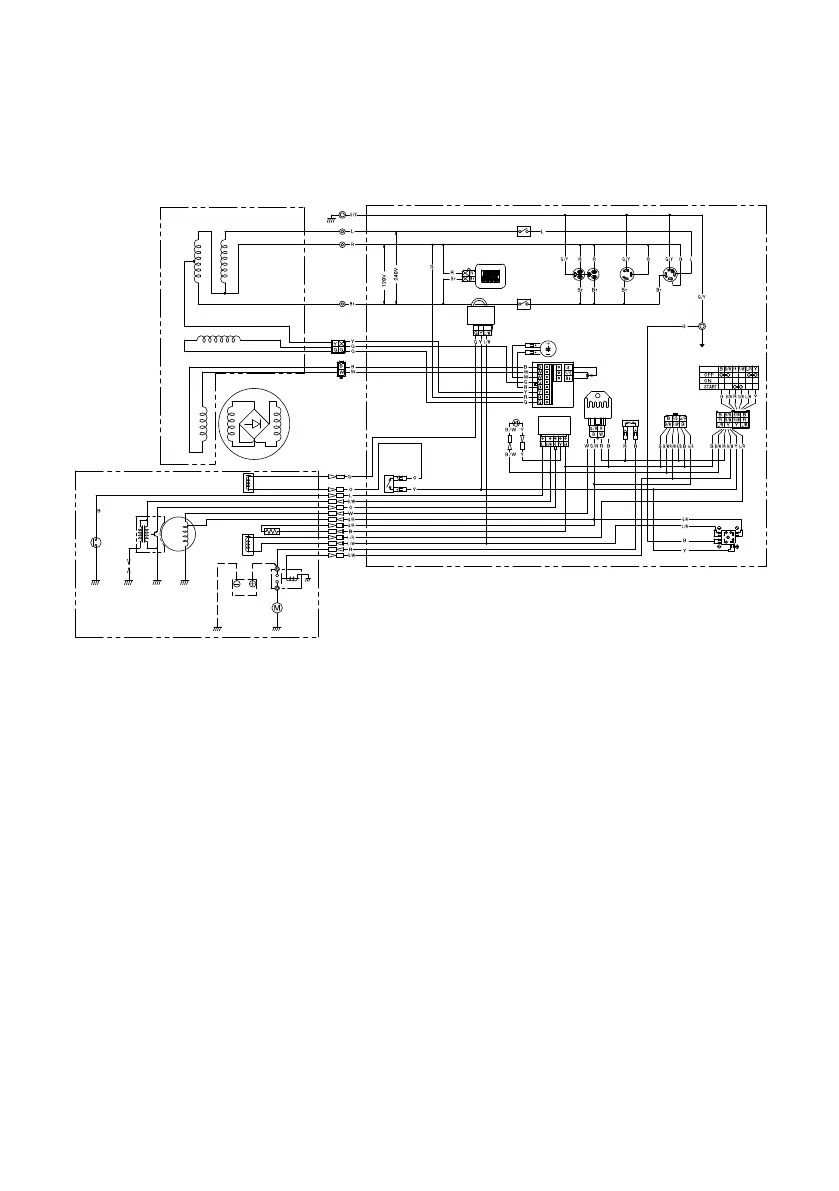

BEDRADINGSSCHEMA
EF7200DE
1 Rotoreenheid
2 Opwekker-veldspoel
3 Subspoel
4 Hoofdspoel
5 Statoreenheid
6 Voltage/uur-meter
7 Wisselstroomschakelaar
(N.F.B.)
8 Wisselstroomstopcontact
9 Motorschakelaar
0 Gelijkrichter
q Afstandsbedieningsaansluiting
w Zekering
e Gelijkrichter/regulator
r Voltage-afsteller
t Condensator
y AVR
u Olieverklikkereenheid
Kleurcode
B Zwart
Br Bruin
G Groen
L Blauw
Lg Lichtgroen
O Oranje
R Rood
W Wit
Y Geel
B/W Zwart/Wit
G/R Groen/Rood
G/Y Groen/Geel
L/R Blauw/Rood
L/W Blauw/Wit
R/B Rood/Zwart
R/G Rood/Groen
R/W Rood/Wit
i Olieverklikkerlampje
o Besparingseenheid
p Magneetklep
a Besparingsschakelaar
s Startrelais
d Startmotor
f Carburateurverwarming
g Magneetklep carburateur
h Accu
j Laadspoel
k T.C.I.-eenheid
l Bougie
; Olieniveauschakelaar
1
2
5
4
6
7
7
8 8
8 8
0
q
w
r
e
t
u
i
p
a
s
d
f
g
h
j
k
l
;
o
y
3
9
