Yamaha RX-A4A - 3-1. Removal of OPERATION (4) and (5) P.C.B.

12
RX-A4A
CB451
CB451
CB451
9
0
A
A
9
EARTH PLATE
アースプレート
OPERATION (5) P.C.B.
OPERATION (4) P.C.B.
OPERATION (6) P.C.B.
FRONT PANEL ASSEMBLY
フロントパネルAss’y
Rear view

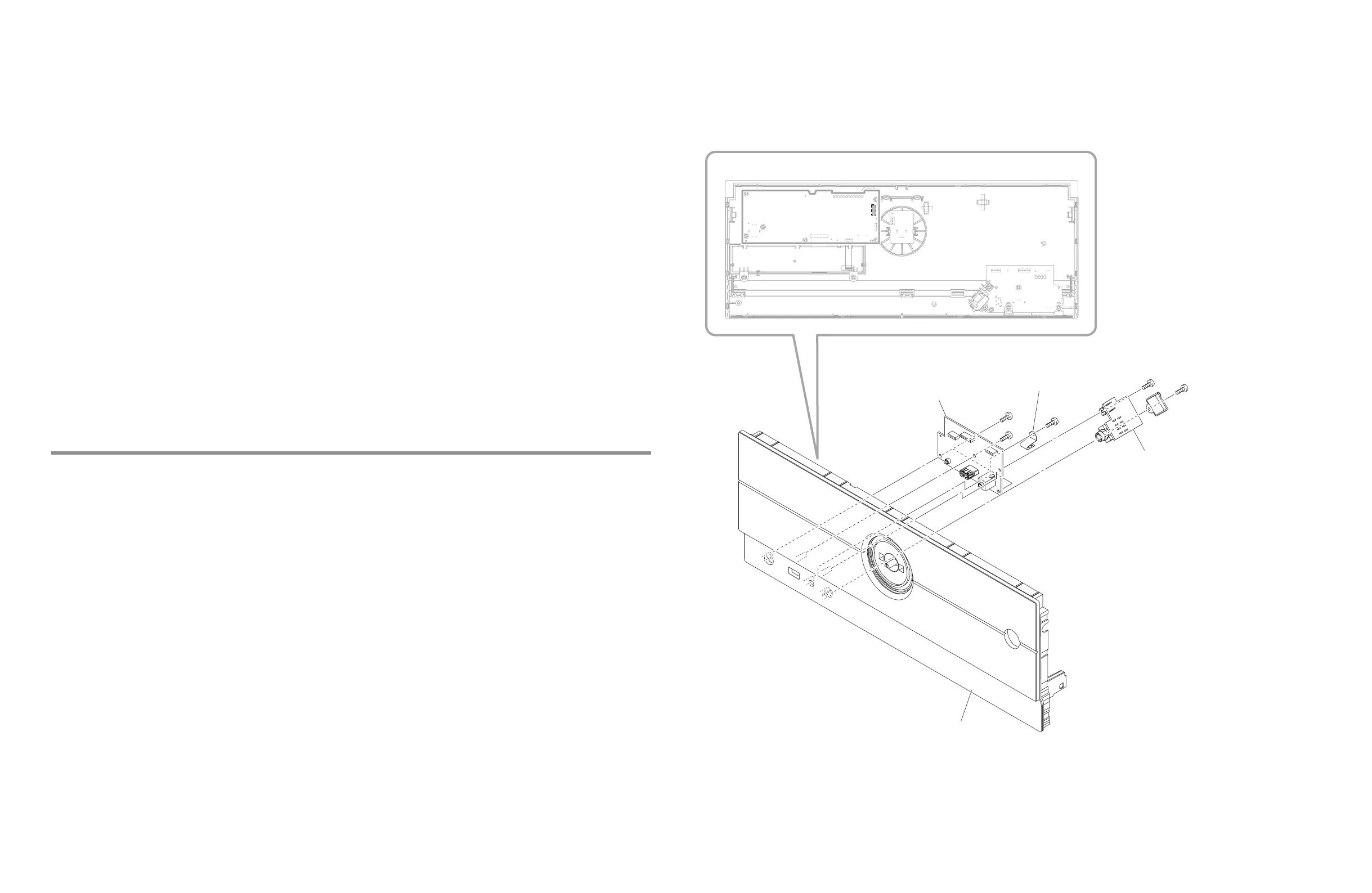

Fig. 3
3-1. Removal of OPERATION (4) and (5) P.C.B. (Fig. 3)
a. Remove 2 screws (
9
), and then remove the OPERATION (4).
b. Remove screw (
j
), and then remove the EARTH PLATE.
c. Remove 2 screws (
k
).
d. Disconnect CB451, and then remove the OPERATION (5) P.C.B.
3-1. OPERATION (4)、(5) P.C.B. の外し方 (Fig. 3)
a.
9
のネジ 2 本を外し、OPERATION (4) P.C.B. を外します。
b.
j
のネジ 1 本を外し、アースプレートを外します。
c.
k
のネジ 2 本を外します。
d. CB451 を外し、OPERATION (5) P.C.B. を外します。
