Yamaha RX-A4A - POWER AMPLIFIER ADJUSTMENT; Idling Current Adjustment; DC Offset Confirmation

48
RX-A4A
n
POWER AMPLIFIER ADJUSTMENT / パワーアンプ調整
Perform all adjustments with no signal applied.
Warming up before adjustment is not required.
● Idling Current Adjustment
1. Turn all the semi-fixed variable resisters for idling current adjustment counterclockwise fully.
2. Turn on the power to this unit.
3. Adjust all channels so that the voltage value at test point is the same as center value of the specified range.
● DC Offset Confirmation
After idling current adjustment, confirm that DC offset of all channels are within the specified range.
無信号状態ですべての調整を行います。
調整前のウォ－ミングアップは必要ありません
● アイドリング電流調整
1. すべてのチャンネルのアイドリング調整用半固定ボリュームを左いっぱいに回します。
2. 本機に電源を投入します。
3. テストポイント電圧が表の規格の中心値になるようにすべてのチャンネルを再調整します。
● DC オフセット確認
アイドリング調整後、すべてのチャンネルの DC オフセットが規格以内であることを確認します。

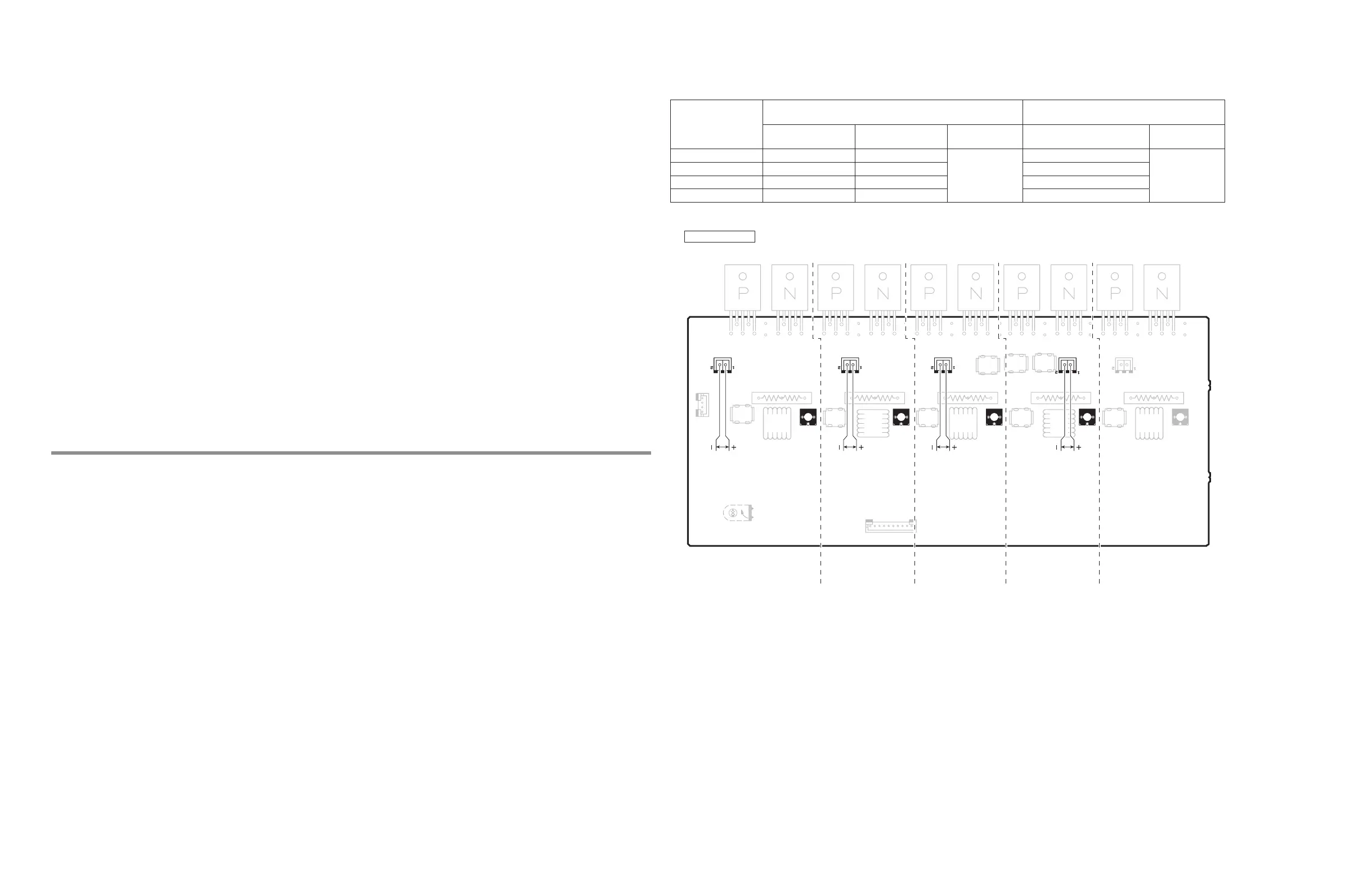

AMP (1) P.C.B.
Item
チャンネル
Idling current adjustments
アイドリング電流調節
DC offset confirmations
DC オフセット確認
Test Point
テストポイント
Adjustment Point
調整箇所
Rating
規格
Test Point
テストポイント
Rating
規格
Center CB203 pin1, pin2 VR202
DC 15 ± 2 mV
Speaker Terminal (TE306)
DC 0 ± 100 mV
Surround R CB205 pin1, pin2 VR204 Speaker Terminal (TE306)
Front R CB206 pin1, pin2 VR205 Speaker Terminal (TE302)
Surround Back R CB202 pin1, pin2 VR201 Speaker Terminal (TE304)
DC 15 ± 2 mV DC 15 ± 2 mV DC 15 ± 2 mV DC 15 ± 2 mV
SURROUND
BACK R
SURROUND RFRONT RCENTER
CB203 CB202 CB206 CB205
VR202
VR202
VR202 VR201
VR201
VR201 VR205
VR205
VR205 VR204
VR204
VR204
Idling current
AMP (1) P.C.B.
