Yamaha RX-A4A - Page 49

49
RX-A4A

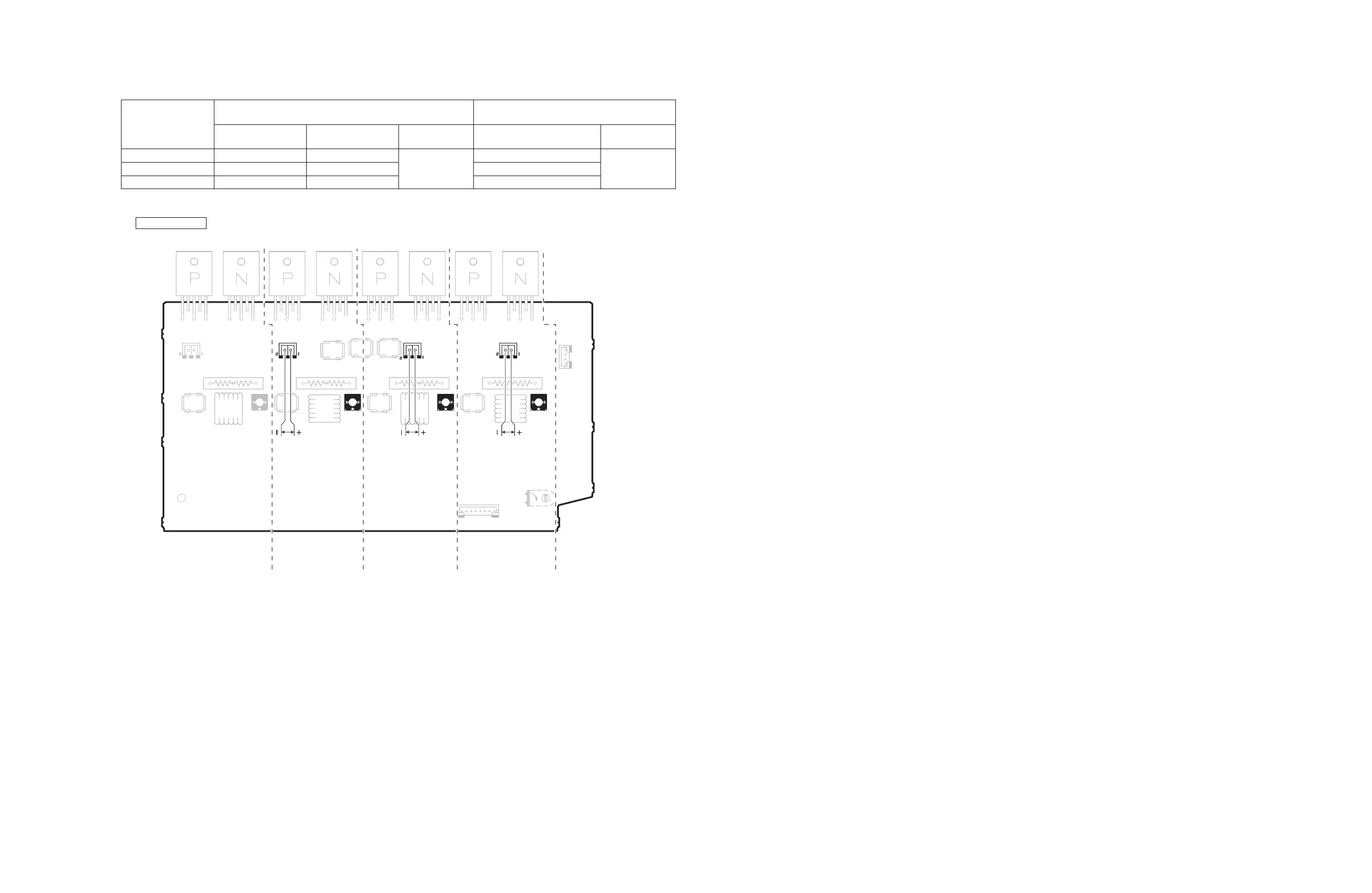

AMP (2) P.C.B.
Item
チャンネル
Idling current adjustments
アイドリング電流調節
DC offset confirmations
DC オフセット確認
Test Point
テストポイント
Adjustment Point
調整箇所
Rating
規格
Test Point
テストポイント
Rating
規格
Surround L CB243 pin1, pin2 VR240
DC 15 ± 2 mV
Speaker Terminal (TE306)
DC 0 ± 100 mVFront L CB242 pin1, pin2 VR241 Speaker Terminal (TE302)
Surround Back L CB241 pin1, pin2 VR242 Speaker Terminal (TE304)
DC 15 ± 2 mV DC 15 ± 2 mV DC 15 ± 2 mV
CB243 CB242 CB241
VR240
VR240
VR240 VR241
VR241
VR241 VR242
VR242
VR242
SURROUND
BACK L
SURROUND L FRONT L
Idling current
AMP (2) P.C.B.
