Yamaha RX-A4A - 7. Removal of TUNER (DAB) module; TUNER (DAB) P.C.B.; 8. Removal of OPERATION (1), (2) P.C.B.

17
RX-A4A

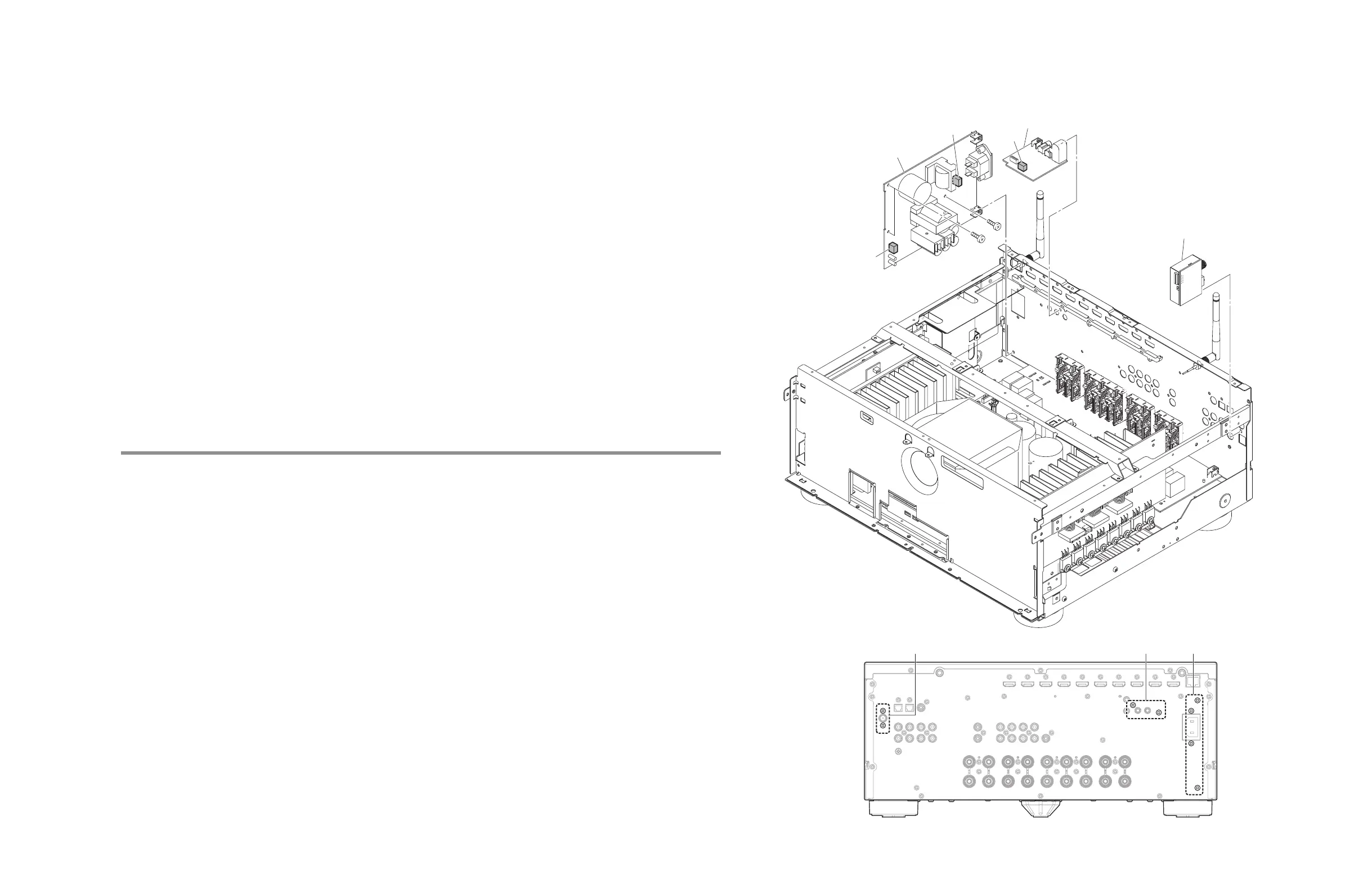

Rear view
OPERATION (2) P.C.B.
TUNER (DAB) module /
TUNER (DAB) P.C.B.
TUNER (DAB) モジュール /
TUNER (DAB) P.C.B.
OPERATION (1) P.C.B.
CB403
CB403
CB403
M NP
O
O
CB411
CB411
CB411
CB404
CB404
CB404
Fig. 11
Fig. 12
7. TUNER (DAB) モジュール / TUNER (DAB) P.C.B. の外し方
a. FUNCTION (1) P.C.B を外す前に TUNER (DAB) モジュール / TUNER (DAB) P.C.B. を外す場合は、CB605 を外します。 (Fig.9)
b.
w
のネジ 2 本を外します。 (Fig.12)
c. TUNER (DAB) モジュール / TUNER (DAB) P.C.B. を外します。 (Fig.11)
8. OPERATION (1)、(2) P.C.B. の外し方
a.
x
のネジ 4 本します。 (Fig.12)
b.
y
のネジ 3 本を外します。 (Fig.11)
c. CB403、CB404 を外します。 (Fig.11)
d. OPERATION (1) P.C.B. を外します。 (Fig.11)
e.
z
のネジ 2 本を外します。 (Fig.12)
f. CB411 を外します。 (Fig.11)
g. OPERATION (2) P.C.B. を外します。 (Fig.11)
7. Removal of TUNER (DAB) module / TUNER (DAB) P.C.B.
a. When remove the TUNER (DAB) module / TUNER (DAB) P.C.B. before removing the FUNCTION (1) P.C.B, disconnect
CB605. (Fig.11)
b. Remove 2 screws (
w
). (Fig.12)
c. Remove the TUNER (DAB) module / TUNER (DAB) P.C.B. (Fig.9)
8. Removal of OPERATION (1), (2) P.C.B.
a. Remove 4 screws (
x
). (Fig.12)
b. Remove 3 screws (
y
). (Fig.11)
c. Disconnect CB403 and CB404. (Fig.11
d. Remove the OPERATION (1) P.C.B. (Fig.11)
e. Remove 2 screws (
z
). (Fig.12)
f. Disconnect CB411. (Fig.11)
g. Remove the OPERATION (2) P.C.B. (Fig.11)
