Yamaha RX-A4A - A3. HDMI AUDIO

RX-A4A
30
P
P
HS303
D3008
D15XBN20
C3022
s303
C3021
s303
RY301
DH5D2-O
RY301
DH5D2-O
TH301
NCP18XH103F03RB
M
3
0
013R
no_use
1
013
R
no_use
D3011
RB050LAM-60TR
C3018
10/10
PS1_PRT
C3013
12000/71
C3014
12000/71
R3116
100K
R3117
100K
R3114
100K
R3115
100K
R3034
56K
R3037
56K
8303R
K65
R3124
68K
R3123
68K
R3125
68K
N
D
N
D
L
_A
C
H
_A
C
H
_A
C
-B
L
_A
C
+B
VH
VL
VH
VL

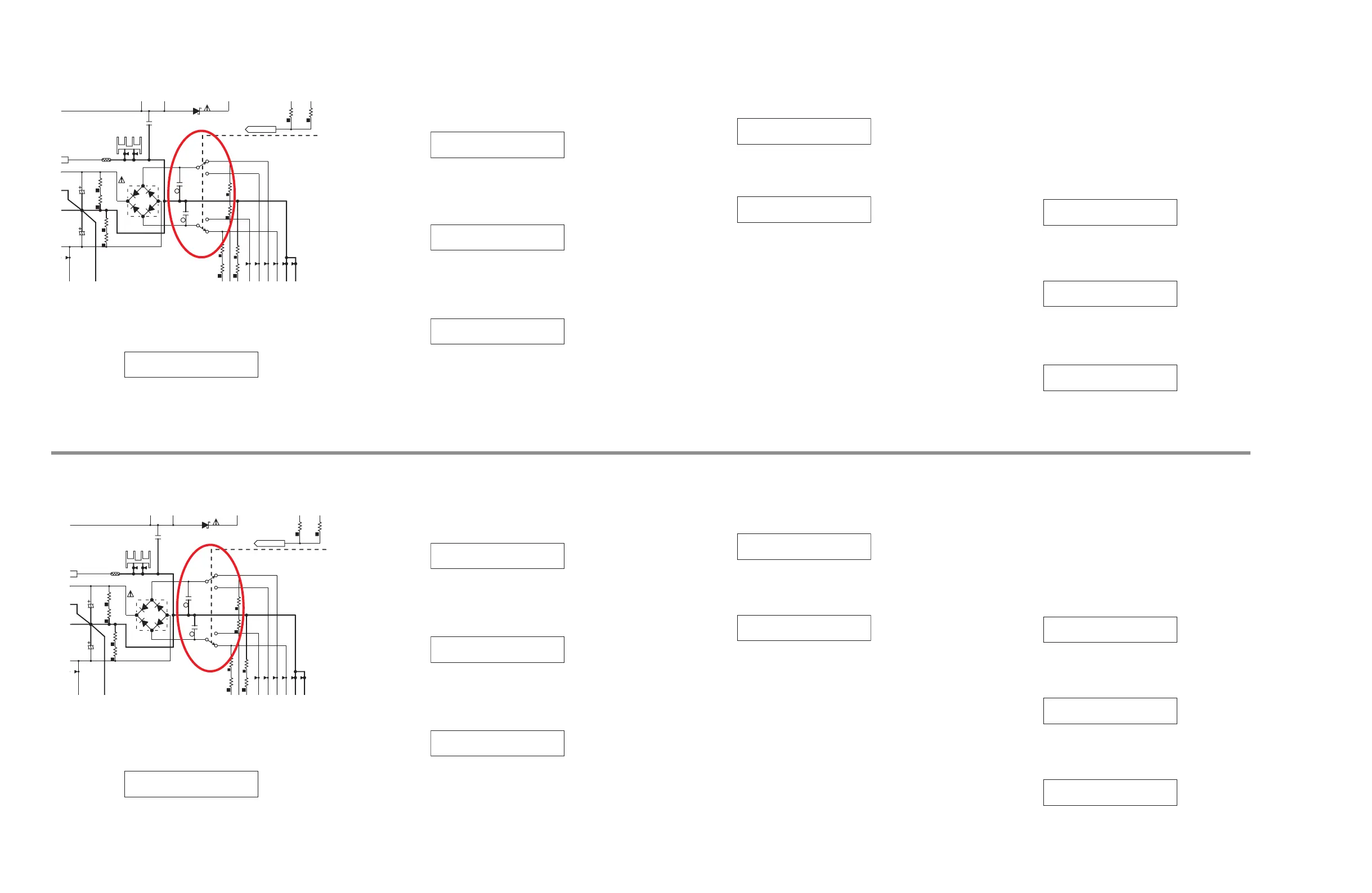

AMPPOWER P.C.B. RY301 peripheral circuit diagram
A2-3. CH AUDIO:CENTER
The analog input audio signal is output to CENTER
in PURE DIRECT mode.
A2-3
CH AUDIO:C
A2-4. CH AUDIO:SURROUND
The analog input audio signal is output to
SURROUND L/R in PURE DIRECT mode.
A2-4
CH AUDIO:SUR
A2-5. CH AUDIO:SURROUND BACK
The analog input audio signal is output to
SURROUND BACK L/R in PURE DIRECT mode.
A2-5
CH AUDIO:SB
A2-6. CH AUDIO:SUBWOOFER
The analog input audio signal is output to
SUBWOOFER in PURE DIRECT mode.
A2-6
CH AUDIO:SW
A2-7. (BLANK)
Not for service.
A2-7
INVALID ITEM
A2-8. (BLANK)
Not for service.
A2-8
INVALID ITEM
A3. HDMI AUDIO
This menu is used to check the route of audio signal input
to HDMI IN/OUT jack.
＊ Before check using “A3-4. ARC1” menu, be sure to
connect a TV monitor equipped with Audio Return
Channel function to this unit in advance.
A3-1. HDMI AUTO
The audio signal input to selected HDMI IN jack is
output.
A3-1
HDMI AUTO
A3-2. DSD DIRECT
DSD (Direct Stream Digital) is output by the direct
mode.
A3-2
DSD DIRECT
A3-3. HDMI THRU
The audio signal input to HDMI IN jack is passed
through.
A3-3
HDMI THRU 24
＊ Color Depth --/24/30/36/48 bit of the input video
signal is displayed.
P
P
HS303
D3008
D15XBN20
C3022
s303
C3021
s303
RY301
DH5D2-O
RY301
DH5D2-O
TH301
NCP18XH103F03RB
M
3
0
013R
no_use
1
013
R
no_use
D3011
RB050LAM-60TR
C3018
10/10
PS1_PRT
C3013
12000/71
C3014
12000/71
R3116
100K
R3117
100K
R3114
100K
R3115
100K
R3034
56K
R3037
56K
8303R
K65
R3124
68K
R3123
68K
R3125
68K
N
D
N
D
L
_AC
H
_AC
H
_AC
-B
L
_AC
+B
VH
VL
VH
VL
AMPPOWER P.C.B. RY301 周辺の回路図
A2-3. CH AUDIO:CENTER
アナログ入力の音声信号が PURE DIRECT モードで
CENTER へ出力されます。
A2-3
CH AUDIO:C
A2-4. CH AUDIO:SURROUND
アナログ入力の音声信号が PURE DIRECT モードで
SURROUND L/R へ出力されます。
A2-4
CH AUDIO:SUR
A2-5. CH AUDIO:SURROUND BACK
アナログ入力の音声信号が PURE DIRECT モードで
SURROUND BACK L/R へ出力されます。
A2-5
CH AUDIO:SB
A2-6. CH AUDIO:SUBWOOFER
アナログ入力の音声信号が PURE DIRECT モードで
SUBWOOFER へ出力されます。
A2-6
CH AUDIO:SW
A2-7. （表示なし）
サービスでは使用しません。
A2-7
INVALID ITEM
A2-8. （表示なし）
サービスでは使用しません。
A2-8
INVALID ITEM
A3. HDMI AUDIO
HDMI IN/OUT 端子へ入力された音声信号の経路をチェッ
クします。
※ “A3-4. ARC1” メニューでのチェックの前に、あらかじ
め必ず Audio Return Channel 機能に対応しているテレ
ビを接続してください。
A3-1. HDMI AUTO
選択された HDMI IN 端子へ入力された音声信号が
出力されます。
A3-1
HDMI AUTO
A3-2. DSD DIRECT
DSD (Direct Stream Digital) がダイレクトモードで
出力されます。
A3-2
DSD DIRECT
A3-3. HDMI THRU
HDMI IN 端子へ入力された音声信号出力をスルー
します。
A3-3
HDMI THRU 24
※ 入力されている映像信号の ColorDepth
--/24/30/36/48 bit が表示されます。
