Yamaha RX-A4A - V2. DIGITAL VIDEO CHECK

RX-A4A
39

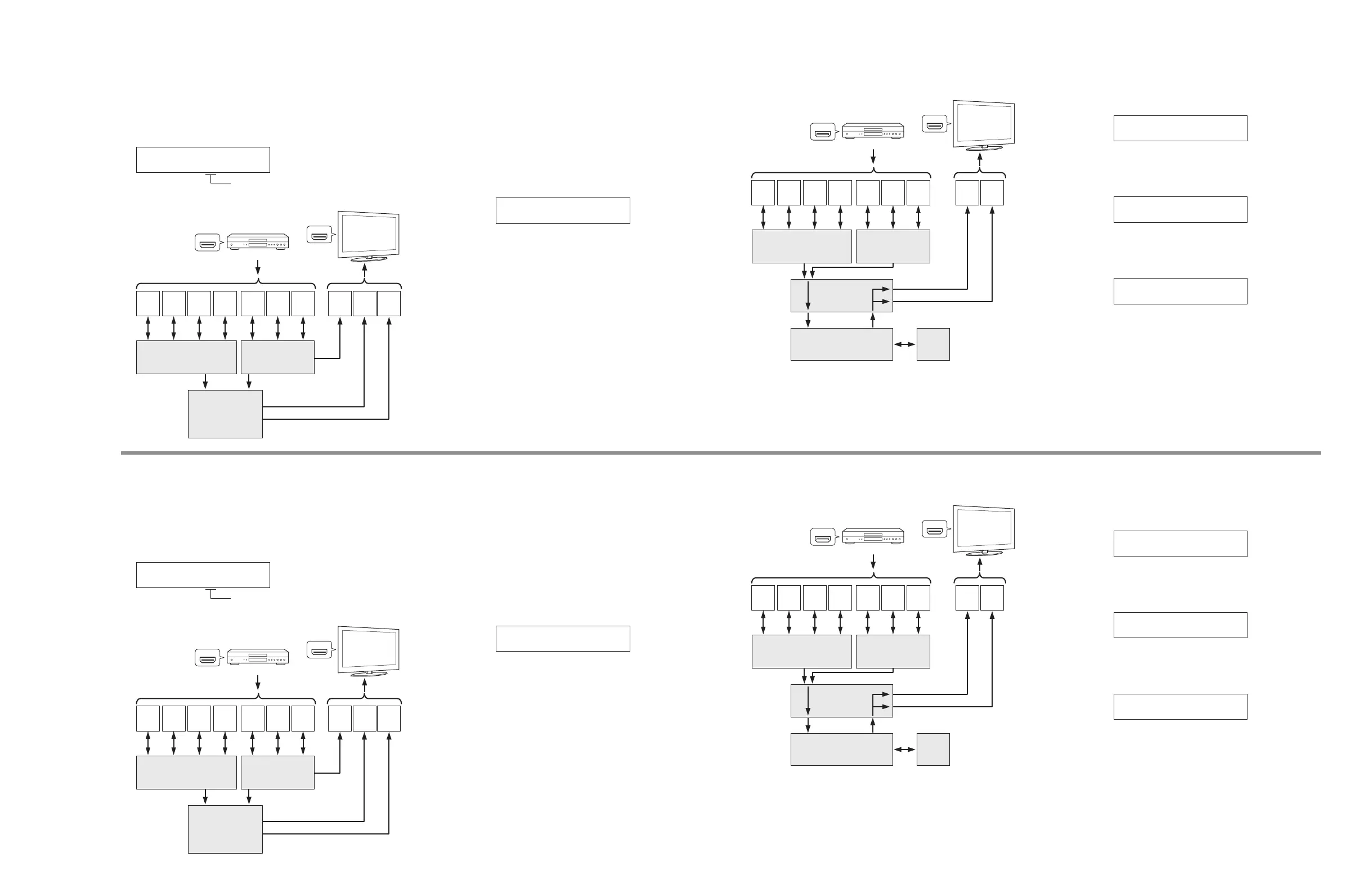

V2. DIGITAL VIDEO CHECK
デジタル映像信号の経路をチェックします。
V2-1. HDMI REPEAT
HDMI IN 端子へ入力された映像信号と音声信号が
HDMI OUT 端子へ出力されます。
V2-1
HDMI REPEAT --
TV
HDMI
HDMI output
HDMI
BD/DVD player
IC21
HDMI
REPEATER
MN864807
IC2
HDMI SWITCHER 2
MN864807
IC1
HDMI SWITCHER 1
MN864807
CB3
HDMI
IN3
CB4
HDMI
IN4
CB5
HDMI
IN5
CB6
HDMI
IN6
CB7
HDMI
IN7
CB2
HDMI
IN2
CB1
HDMI
IN1
HDMI
OUT2
HDMI
OUT3
HDMI
OUT1
Deep Color 映像信号を入力すると、
“30” bit または “36” bit が表示されます。
V2-2. HDMI SCALING
HDMI IN 端子で入力された映像信号を音声信号が
FPGA スケーリングを経由して HDMI OUT 端子へ
出力されます。
アップスケーリング：
INPUT 1080i@60Hz、OUTPUT 1080p@60Hz
※ ただし、入力映像信号が 1080i@60Hz 以外の場
合はアップスケーリングできません。
V2-2
HDMI SC
TV
HDMI
HDMI output
HDMI
BD/DVD player
IC21
HDMI
REPEATER
MN864807
IC54
FPGA GUI
EP4CE15F17C6N
IC59
SDRAM
256Mbit
IC2
HDMI SWITCHER 2
MN864807
IC1
HDMI SWITCHER 1
MN864807
CB3
HDMI
IN3
CB4
HDMI
IN4
CB5
HDMI
IN5
CB6
HDMI
IN6
CB7
HDMI
IN7
CB2
HDMI
IN2
CB1
HDMI
IN1
HDMI
OUT2
HDMI
OUT1
16bit 20bit
V2-2
HDMI SC
TV
HDMI
HDMI output
HDMI
BD/DVD player
IC21
HDMI
REPEATER
MN864807
IC54
FPGA GUI
EP4CE15F17C6N
IC59
SDRAM
256Mbit
IC2
HDMI SWITCHER 2
MN864807
IC1
HDMI SWITCHER 1
MN864807
CB3
HDMI
IN3
CB4
HDMI
IN4
CB5
HDMI
IN5
CB6
HDMI
IN6
CB7
HDMI
IN7
CB2
HDMI
IN2
CB1
HDMI
IN1
HDMI
OUT2
HDMI
OUT1
16bit 20bit
V2-3. （表示なし）
サービスでは使用しません。
V2-3
INVALID ITEM
V2-4. （表示なし）
サービスでは使用しません。
V2-4
INVALID ITEM
V2-5. （表示なし）
サービスでは使用しません。
V2-5
INVALID ITEM
V2. DIGITAL VIDEO CHECK
This menu is used to check the digital video signal route.
V2-1. HDMI REPEAT
The video/audio signals input to HDMI IN jack are
output to HDMI OUT jack.
V2-1
HDMI REPEAT --
TV
HDMI
HDMI output
HDMI
BD/DVD player
IC21
HDMI
REPEATER
MN864807
IC2
HDMI SWITCHER 2
MN864807
IC1
HDMI SWITCHER 1
MN864807
CB3
HDMI
IN3
CB4
HDMI
IN4
CB5
HDMI
IN5
CB6
HDMI
IN6
CB7
HDMI
IN7
CB2
HDMI
IN2
CB1
HDMI
IN1
HDMI
OUT2
HDMI
OUT3
HDMI
OUT1
The Deep Color video signals is
input, “30” bit or “36” bit is displayed.
V2-2. HDMI SCALING
The video / audio signals input to HDMI IN jack are
output to HDMI OUT jack via FPGA Scaling.
HDMI video output up-scaling:
INPUT 1080i@60Hz, OUTPUT 1080p@60Hz
＊ If the input video signal is other than
1080i@60Hz, upscaling cannot be done.
V2-2
HDMI SC
TV
HDMI
HDMI output
HDMI
BD/DVD player
IC21
HDMI
REPEATER
MN864807
IC54
FPGA GUI
EP4CE15F17C6N
IC59
SDRAM
256Mbit
IC2
HDMI SWITCHER 2
MN864807
IC1
HDMI SWITCHER 1
MN864807
CB3
HDMI
IN3
CB4
HDMI
IN4
CB5
HDMI
IN5
CB6
HDMI
IN6
CB7
HDMI
IN7
CB2
HDMI
IN2
CB1
HDMI
IN1
HDMI
OUT2
HDMI
OUT1
16bit 20bit
V2-2
HDMI SC
TV
HDMI
HDMI output
HDMI
BD/DVD player
IC21
HDMI
REPEATER
MN864807
IC54
FPGA GUI
EP4CE15F17C6N
IC59
SDRAM
256Mbit
IC2
HDMI SWITCHER 2
MN864807
IC1
HDMI SWITCHER 1
MN864807
CB3
HDMI
IN3
CB4
HDMI
IN4
CB5
HDMI
IN5
CB6
HDMI
IN6
CB7
HDMI
IN7
CB2
HDMI
IN2
CB1
HDMI
IN1
HDMI
OUT2
HDMI
OUT1
16bit 20bit
V2-3. (BLANK)
Not for service.
V2-3
INVALID ITEM
V2-4. (BLANK)
Not for service.
V2-4
INVALID ITEM
V2-5. (BLANK)
Not for service.
V2-5
INVALID ITEM
