7 Polski
212 YASKAWA TOMPYEULA5001C LA500 Installation and Operation Instructions

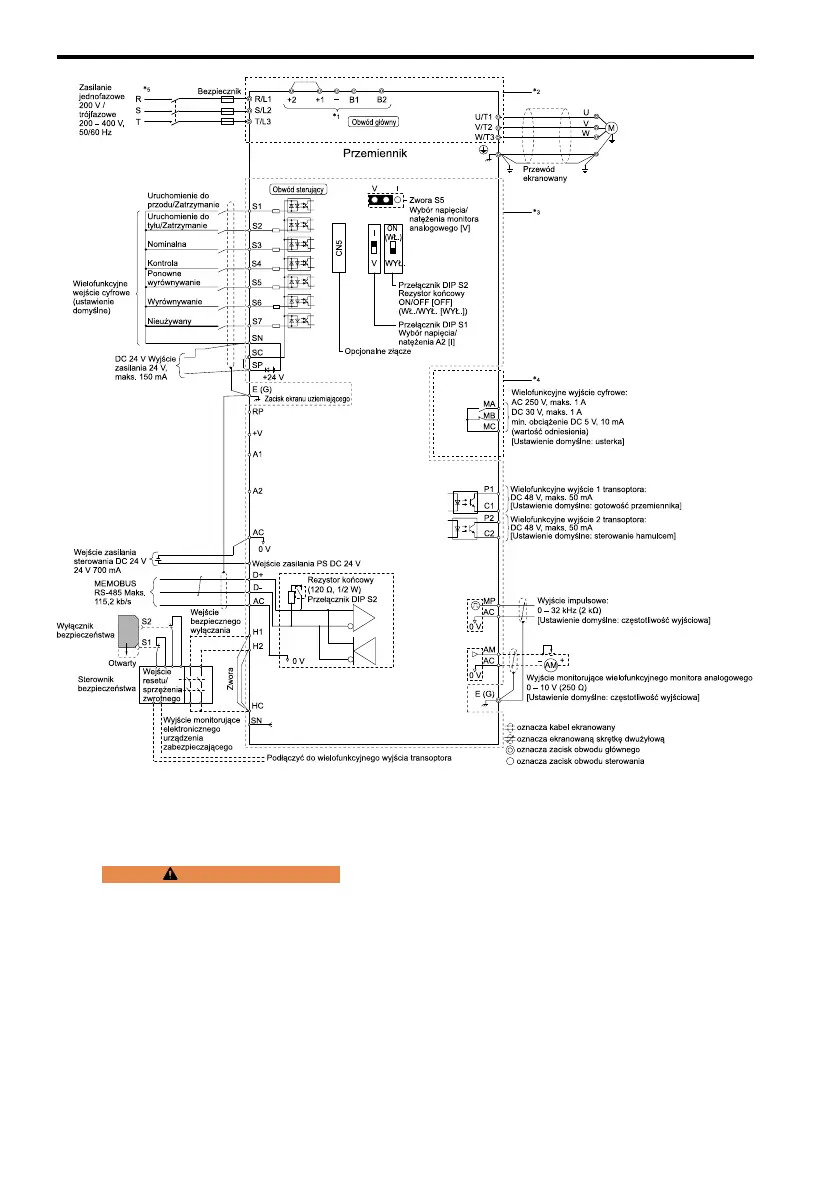

Rysunek 7.6 Standardowy schemat połączeń przemiennika
*1 Do podłączania urządzeń opcjonalnych do przemienników klasy trójfazowej 200 V i 400 V należy użyć zacisków -,
+1, +2, B1 i B2. Do podłączania urządzeń opcjonalnych do przemienników klasy jednofazowej 200 V należy użyć
zacisków -, +1, B1 i B2.
OSTRZEŻENIE
Zagrożenie pożarem. Do zacisków falownika B1, B2, -, +1, +2 i
+3 podłączać wyłącznie urządzenia i obwody zalecane przez producenta. Nie podłączać zasilania AC do
tych zacisków. Nieprawidłowe połączenia mogą spowodować uszkodzenie falownika, poważne obrażenia
lub śmierć na skutek pożaru.
*2 W celu ochrony obwodu główny obwód jest odizolowany od powierzchni obudowy, która może stykać się z
obwodem głównym.
*3 Obwód sterujący to obwód SELV. Obwód ten należy odizolować od innych obwodów za pomocą wzmocnionej
izolacji. Upewnić się, że obwód SELV jest podłączony zgodnie ze wskazaniami.
*4 Wzmocniona izolacja oddziela zaciski wyjściowe od pozostałych obwodów. Użytkownicy mogą też podłączać
obwody inne niż SELV, o ile wyjście przemiennika to maksymalnie 250 VAC 1 A lub maksymalnie 30 VDC 1 A.
*5 Ustawić L8-05 = 1 [Wybór ochrony przed brakiem fazy na wyjściu = włączone] lub ustawić kolejność podłączania,
tak aby zapobiegać brakowi fazy na wejściu.
