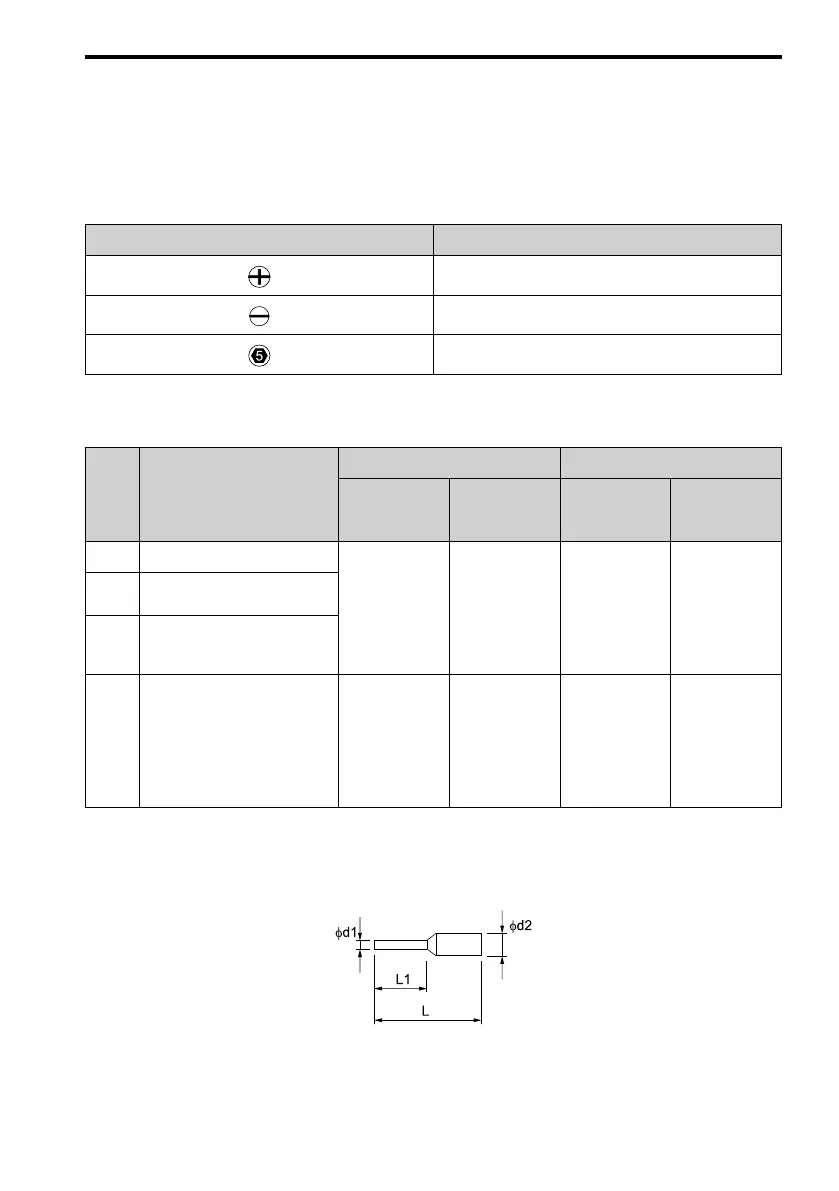

YASKAWA LA500 - Wybór Przewodów; Przekrój Przewodów Obwodu Sterującego I Momenty Dokręcania

7 Polski
YASKAWA TOMPYEULA5001C LA500 Installation and Operation Instructions 213
■ Wybór przewodów
Wybierz odpowiednie przewody dla obwodu głównego.
Informacje na temat przekroju przewodów i momentów dokręcania, zgodnych ze standardami
europejskimi zamieszczono w Main Circuit Wire Gauges and Tightening Torques (for CE
Standards) na str. 266.
Tabela 7.2 Ikony do identyfikacji kształtów śrub
Ikona Kształt śruby
+/-
Z rowkiem (-)
Z gniazdem sześciokątnym (WAF: 5 mm)
■ Przekrój przewodów obwodu sterującego i momenty dokręcania
Tabela 7.3 Przekrój przewodów obwodu sterującego i momenty dokręcania
Płytka
zacis
ków
Zacisk
Przewód nieizolowany Końcówka zaciskowa
Zalecany
przekrój
mm
2
(AWG)
Odpowiedni
przekrój
mm
2
(AWG)
Zalecany
przekrój
mm
2
(AWG)
Odpowiedni
przekrój
mm
2
(AWG)
TB1-1 PS, S1 - S7, SN, SC, SP
0.75
(18)
• Przewód
linkowy
0.25 - 1.0
(24 - 17)
• Przewód
pełny
0.25 - 1.5
(24 - 16)
0.5
(20)
0.25 - 0.5
(24 - 20)
TB1-2
AM, AC, A1, A2, +V, H1, H2,
HC
TB1-3
MP, RP, AC, D+, D-, P1, C1, P2,
C2
TB2 MA, MB, MC
0.75
(18)
• Przewód
linkowy
0.25 - 1.5
(24 -16)
• Przewód
pełny
0.25 - 1.5
(24 - 16)
0.5
(20)
0.25 - 1.0
(24 - 17)
Tulejkowe końcówki zaciskowe
Podczas podłączania końcówek zaciskowych należy umieścić tuleję izolacyjną na przewodzie.
W Tabela 7.4 podano zalecane wymiary zewnętrzne i numery modeli końcówek zaciskowych.
Należy używać CRIMPFOX 6, narzędzia do zaciskania produkcji firmy PHOENIX CONTACT.
Rysunek 7.7 Wymiary zewnętrzne końcówek zaciskowych
